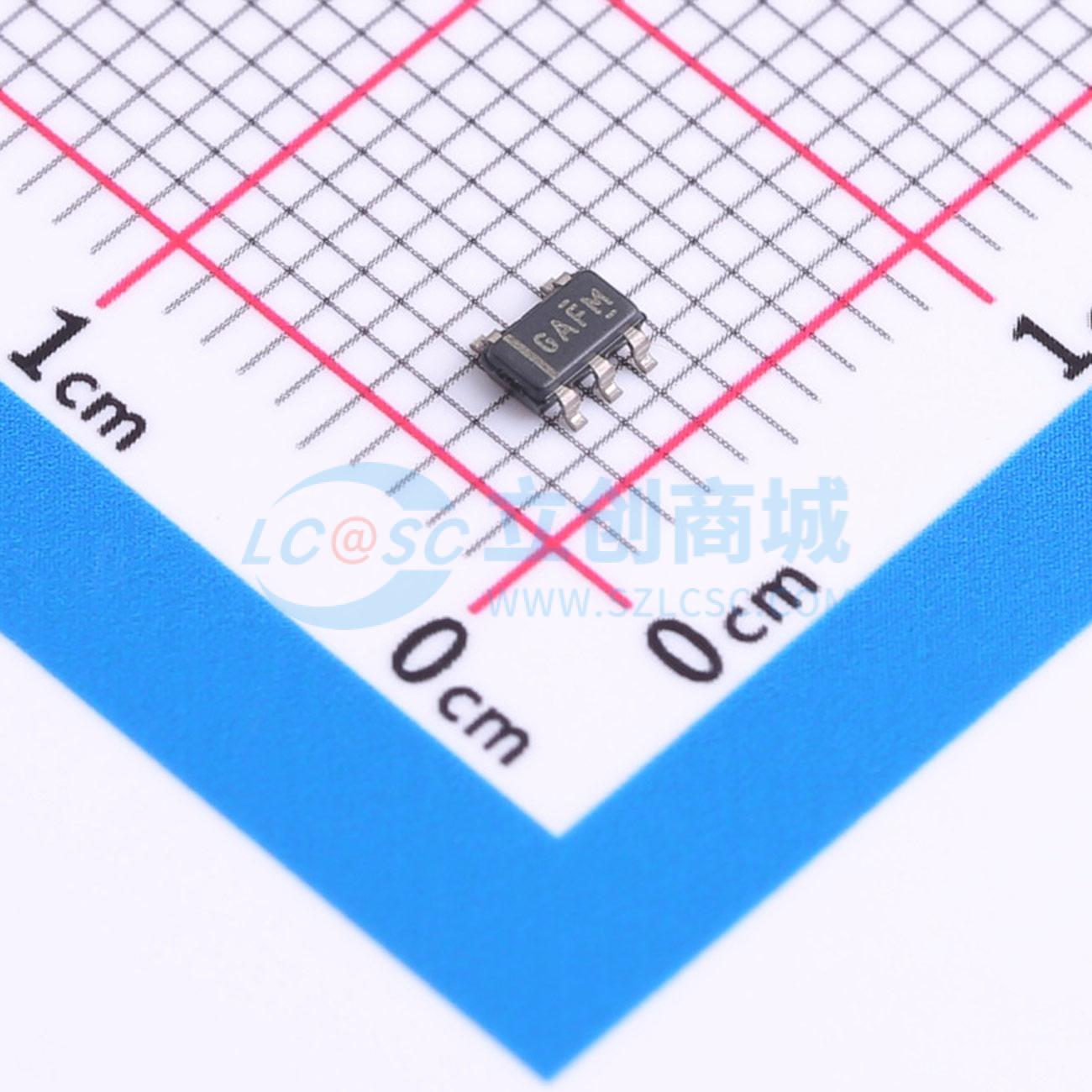

REF2041AIDDCT

仅具有正向电源电压的应用通常需要使用一个处于模数转换器 (ADC) 输入范围中间位置的附加稳定电压来偏置输入双极信号。REF20xx 提供了一个可供 ADC 使用的基准电压 (VREF) 和一个可用于偏置输入双极信号的高精度电压 (VB|AS)。

REF20xx 在 VREF 和 VBlAS 输出端具有出色的温漂（最大 8ppm/°C）和初始精度 (0.05%)，同时可保持静态工作电流低于 430μμ。此外，VREF 和 VBlAS 输出端在 - 40°C 至 125°C 的温度范围内相互跟踪，精度为 6ppm/°C（最大值）。与分立式解决方案相比，所有这些特性使得 REF20xx 提升了信号链的精度、节省了布板空间并降低了系统成本。仅 10mV 的超低压降允许器件在极低输入电压条件下工作，这一特性在电池供电系统中非常适用。

VREF 和 VBIAS 电压具有同样出色的技术规范，而且灌电流和拉电流能力同样强大。这些器件具有优异的长期稳定性和低噪声级别，是高精度工业应用的理想选择。

• 两个输出，VREF 和 VREF/2，方便用于单电源系统
• 出色的温漂性能：– 40°C 至 125°C 范围内为 8ppm/°C（最大值）
• 高初始精度：±0.05%（最大值）
• VREF 和 VB|AS 跟踪过热：
  • – 40°C 至 85°C 范围内为 6ppm/°C（最大值）
  • – 40°C 至 125°C 范围内为 7ppm/°C（最大值）
• 微型封装：SOT 23-5
• 低压降：10mV
• 高输出电流：±20mA
• 低静态电流：360μA
• 线性调节：3ppm/V
• 负载调节：8ppm/mA
• Matte-Sn 版本 (REF2025AISDDCR) 在 Battelle Class III 和类似严苛环境中的抗腐蚀性得以改进

• 电表
• 模拟输入模块
• 模拟输出模块
• 伺服驱动器控制模块
• 断路器（ACB、MCCB、VCB）
• 临床数字温度计
• 实验室和现场仪表
• 电池测试
