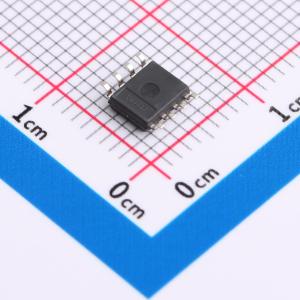

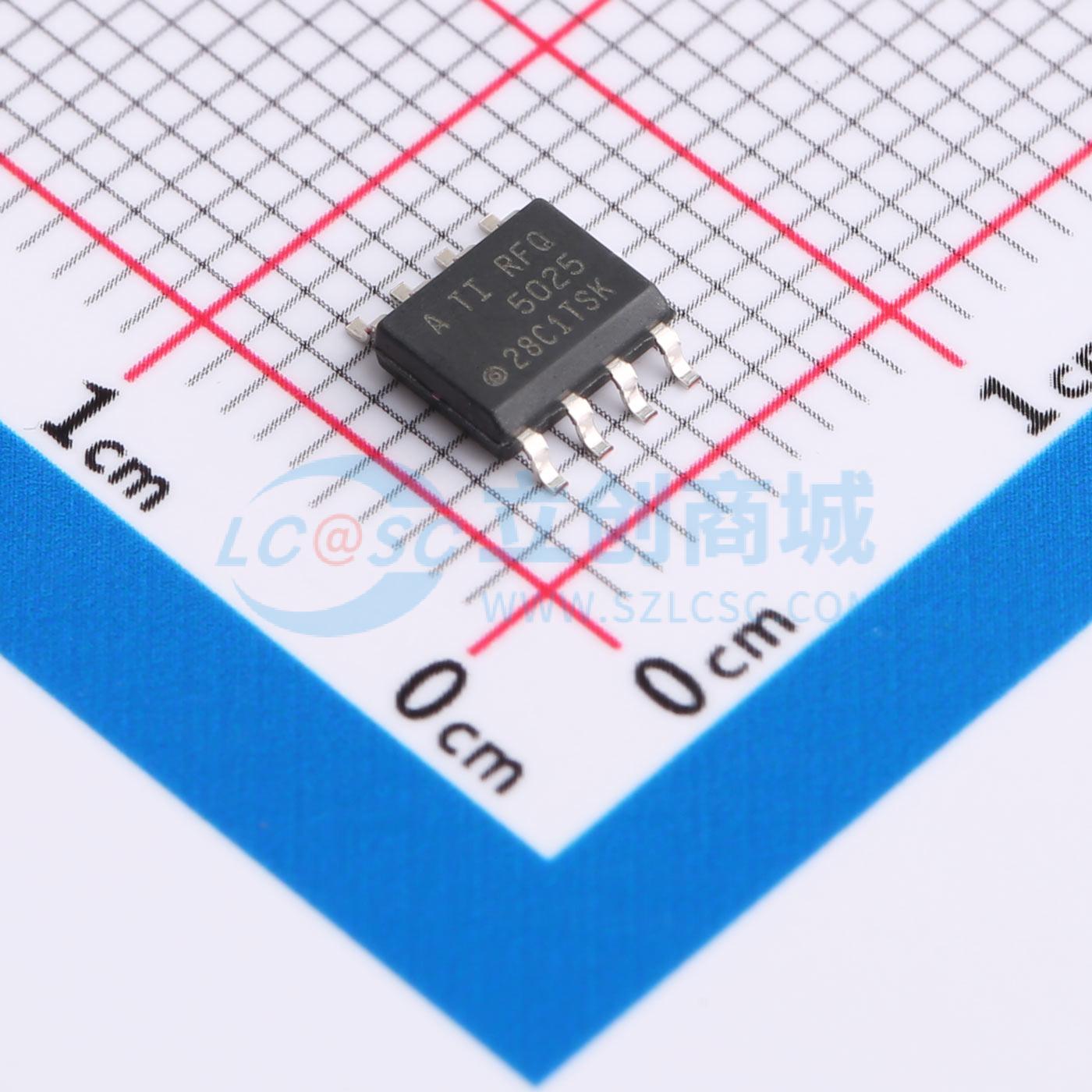

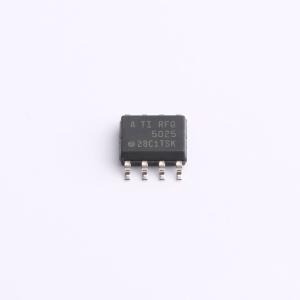

温馨提醒：图片仅供参考，商品以实物为准

REF5025AQDRQ1

2.7V~18V 串联 1.2mA 8ppm/℃

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF5025A-Q1 汽车类低噪声、极低温漂、精密 2.5V 串联电压基准
品牌名称: TI(德州仪器)
商品型号: REF5025AQDRQ1
商品编号: C2156523
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.198克(g)

商品参数

商品概述

REF50xxA-Q1系列器件是低噪声、低漂移、超高精度的电压基准源。这些基准源器件既能吸收电流也能提供电流，并且在电源和负载变化时表现出很强的稳定性。采用专有设计技术实现了出色的温度漂移（3 ppm/℃）和高精度（0.05%）。极低的噪声与这些特性相结合，使REF50xxA-Q1系列器件成为高精度数据采集系统的理想选择。每个参考电压都有标准级版本。器件采用SO-8封装，工作温度范围为-40℃至125℃。

商品特性

符合汽车应用要求
低温漂
- 标准级：8 ppm/℃（最大值）
高精度
- 标准级：0.1%（最大值）
低噪声：3 μVPP/V
出色的长期稳定性：
- 1000小时后为5 ppm/1000小时（典型值）
高输出电流：±10 mA
温度范围：-40℃至125℃

应用领域

16位数据采集系统
自动测试设备（ATE）
工业过程控制
医疗仪器
光控系统
精密仪器

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.7V~18V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.1%

	属性	参数值
	温度系数	8ppm/℃
	电压基准类型	串联
	静态电流(Iq)	1.2mA
	噪声(0.1Hz-10Hz)	7.5uVp-p
	工作温度	-40℃~+125℃@(Ta)
