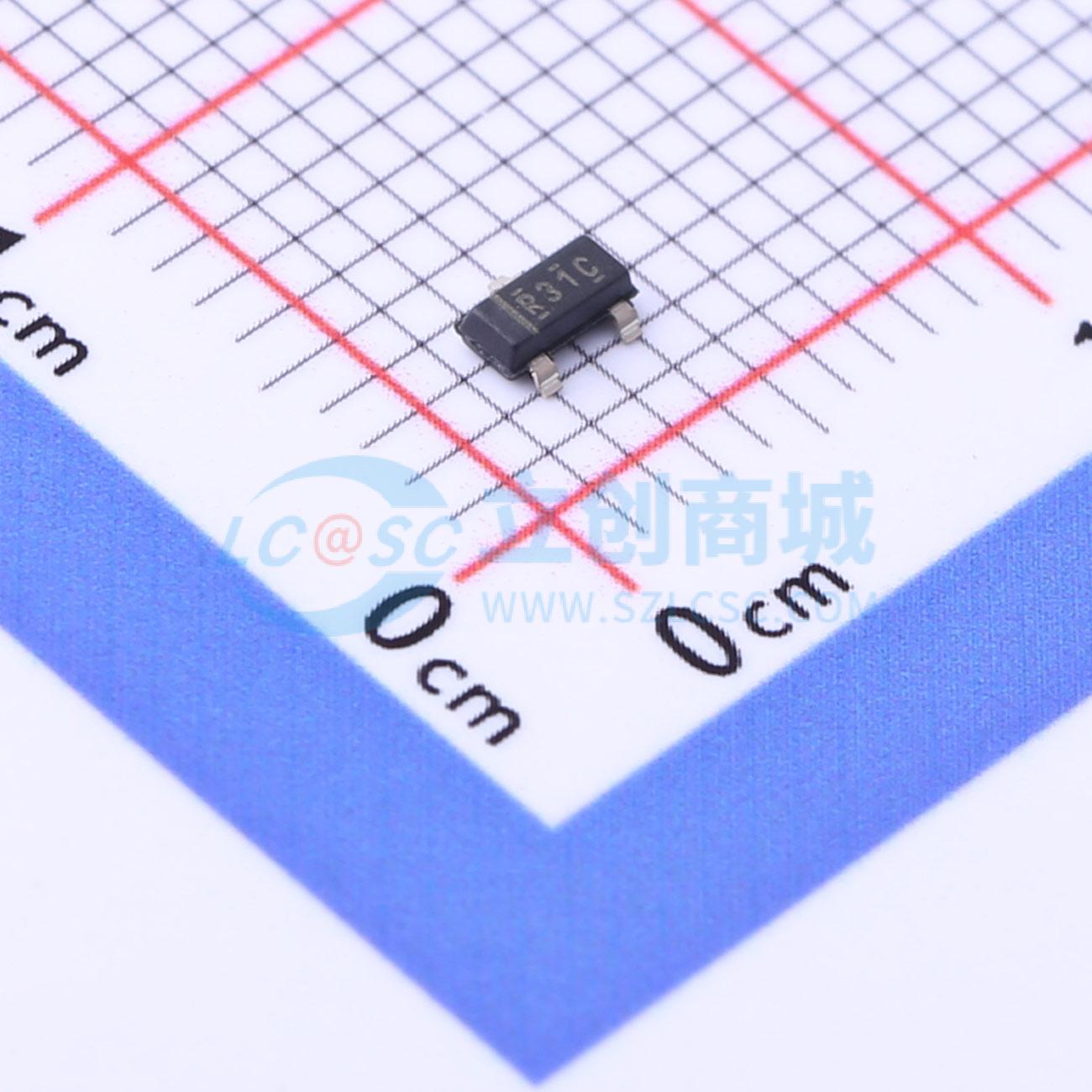

温馨提醒：图片仅供参考，商品以实物为准

REF3125AIDBZT

REF31xx 最大15ppm/℃，100-µA，SOT-23 稳压参考集成电路系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF3125 采用 2.5 引脚 SOT-23 封装的 3V、20ppm/°C（最大值）、100μA 串联电压基准
品牌名称: TI(德州仪器)
商品型号: REF3125AIDBZT
商品编号: C2156515
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

REF31xx 是一系列精密、低功耗、低压差的串联电压基准源，采用微型 3 引脚 SOT-23 封装。 REF31xx 尺寸小巧且功耗低（典型值为 100 µA），非常适合便携式和电池供电应用。REF31xx 无需负载电容，在任何容性负载下都能保持稳定，且输出电流灌/拉能力最高可达 10 mA。空载时，REF31xx 可在比输出电压高 5 mV 的电源电压下工作。所有型号均在 -40°C 至 +125°C 的宽温度范围内进行了规格定义。

商品特性

微型封装：SOT23-3
低压差：5 mV
高输出电流：±10 mA
高精度：最大 0.2%
低静态电流：最大 115 µA
出色的指定漂移性能：0°C 至 +70°C 时最大 15 ppm/°C，-40°C 至 +125°C 时最大 20 ppm/°C

应用领域

便携式、电池供电设备
数据采集系统
医疗设备
手持式测试设备

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.55V~5.5V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.2%

	属性	参数值
	温度系数	15ppm/℃
	电压基准类型	串联
	静态电流(Iq)	100uA
	噪声(0.1Hz-10Hz)	33uVp-p
	噪声(10Hz-10kHz)	48uVrms
	工作温度	-40℃~+125℃
