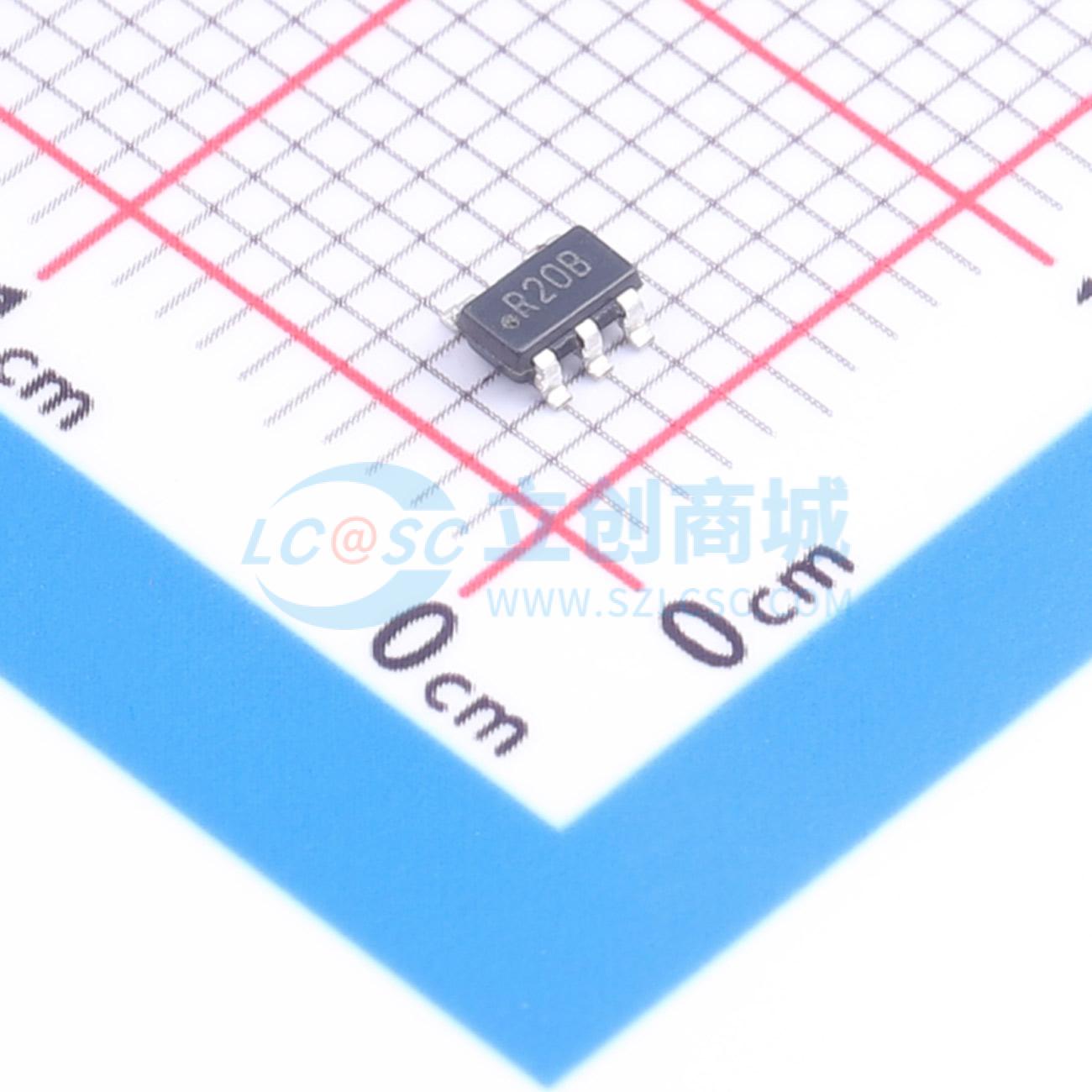

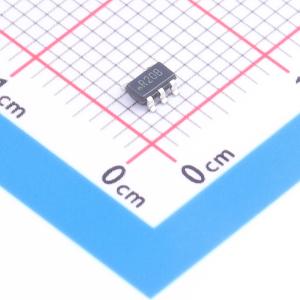

温馨提醒：图片仅供参考，商品以实物为准

LM4121IM5-ADJ/NOPB

1.5V~12V 串联 275uA 50ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM4121 具有使能引脚、固定和可调输出电压的 0.2%、50ppm/°C 温漂、精密串联电压基准
品牌名称: TI(德州仪器)
商品型号: LM4121IM5-ADJ/NOPB
商品编号: C2156490
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

LM4121是一款精密带隙电压基准，提供固定1.25V版本和可调版本，具备最高5mA的电流源和灌电流能力。该系列基准可在低至1.8V、最高12V的输入电压下工作，典型电源电流为160μA。掉电模式下，器件电流降至2μA以下。LM4121分为A级和标准级两个等级，A级器件初始精度为0.2%，标准级初始精度为0.5%，两个等级在-40℃至+125℃范围内都保证温度系数为50ppm/℃。器件性能在工业温度范围-40℃至+85℃内得到保证，部分规格在扩展温度范围-40℃至+125℃内得到保证。LM4121采用标准5引脚SOT-23封装，内置有限的ESD保护，存储或操作过程中可将引脚短路或将器件放置在导电泡沫中，防止MOS栅极发生静电损坏。

商品特性

采用小型SOT23-5封装
支持低电压工作
输出电压精度最高可达0.2%
可提供±5mA的源出和灌电流输出
典型电源电流为160μA
温度系数低至50ppm/℃
带有使能引脚
提供1.25V固定输出和可调输出两种输出电压规格
工作温度覆盖工业温度范围：−40℃~+85℃，可提供扩展温度范围−40℃~+125℃
掉电模式下器件电流降至2μA以下
内置有限ESD保护

应用领域

便携式电池供电设备
仪器仪表与过程控制
汽车与工业领域
测试设备
数据采集系统
精密稳压器
电池充电器
基站
通信设备
医疗设备

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	1.5V~12V
	输出电压	1.216V~12V
	输出电流	5mA
	精度	±0.5%
	温度系数	50ppm/℃

	属性	参数值
	电压基准类型	串联
	静态电流(Iq)	275uA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	20uVp-p
	噪声(10Hz-10kHz)	30uVrms
	工作温度	-40℃~+85℃@(Ta)
	功能特性	使能/关断
