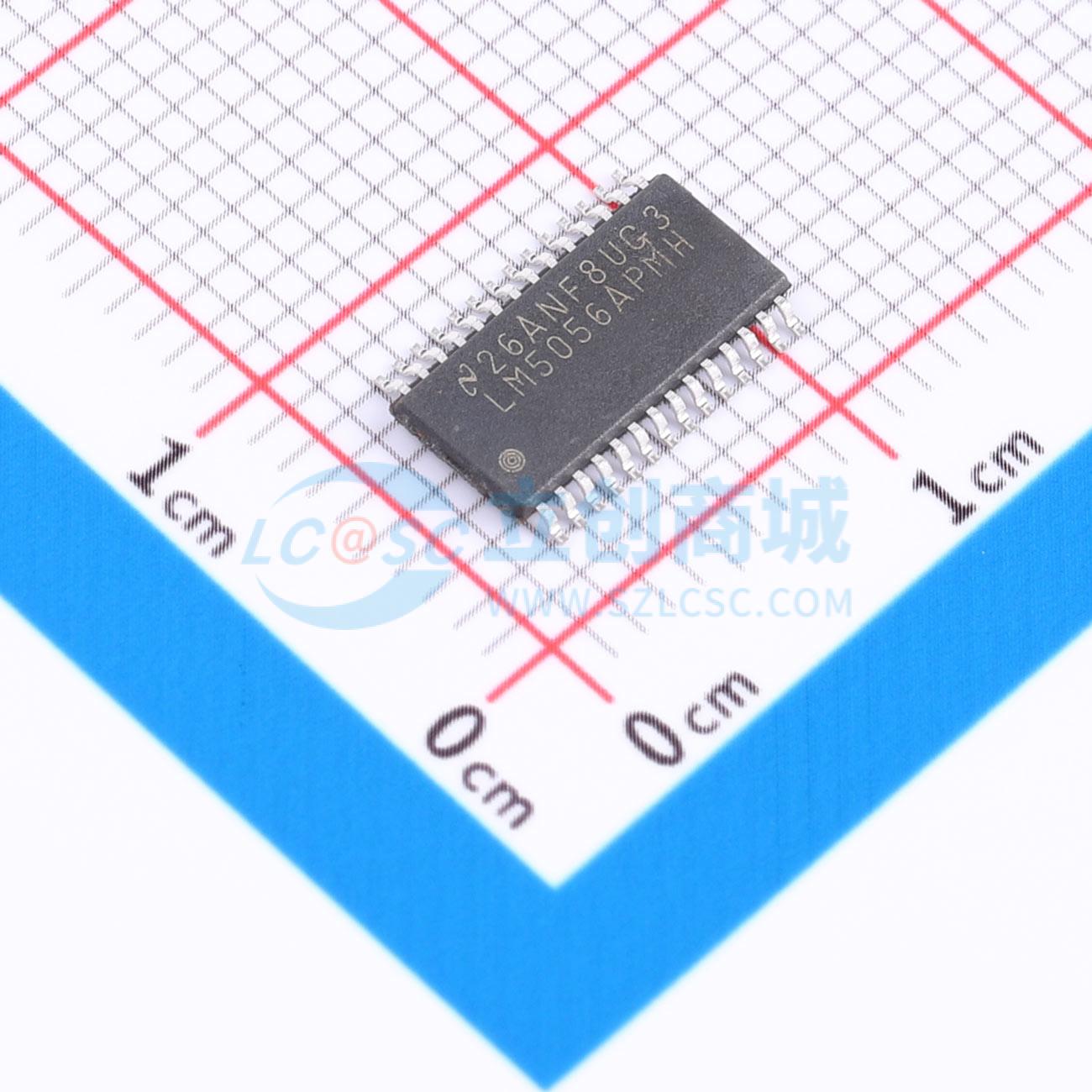

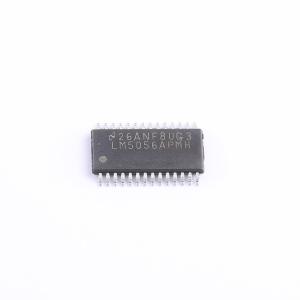

温馨提醒：图片仅供参考，商品以实物为准

LM5056APMHX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5056A 3 至 80V、12 位 PMBus 输出电流/电压/功率/温度监控器
品牌名称: TI(德州仪器)
商品型号: LM5056APMHX/NOPB
商品编号: C2156192
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

参数完善中

商品概述

LM5056/LM5056A将高性能模拟和数字技术与符合PMBus标准的SMBus和I²C接口相结合，以精确测量连接到背板电源总线的系统的电气运行状况。LM5056/LM5056A通过SMBus接口持续向系统管理主机提供实时功率、电压、电流、温度和故障数据。 LM5056/LM5056A监测模块可计算子系统运行参数（VIN、IIN、PIN、VOUT）的实时值和平均值，以及峰值功率。精确的功率平均通过对输入电压和电流的乘积进行平均来实现。黑匣子（遥测和故障快照）功能可在出现警告或故障时捕获并存储遥测数据和设备状态。

商品特性

服务器背板系统
基站配电系统
工业遥测应用

应用领域

输入电压范围：10 V至80 V
以12位分辨率、1 kHz采样率实时监测VIN、IIN、PIN、VOUT和VAUX
通过同时采样Vin和Iin进行真正的输入功率测量
具有可编程警告阈值的远程温度传感
功率测量精度：
- LM5056A：±1.75%
- LM5056：±2.25%
电流测量精度：
- LM5056A：±1.25%
- LM5056：±1.5%
电压测量精度：±1.0%
对VIN、IIN、PIN和VOUT进行平均，可编程间隔范围为0.001 s至4 s
具有SMBA通知功能的可编程警告和故障阈值
由警告或故障条件触发的遥测测量和设备状态的黑匣子捕获
I2C/SMBus接口和符合PMBus标准的命令结构
