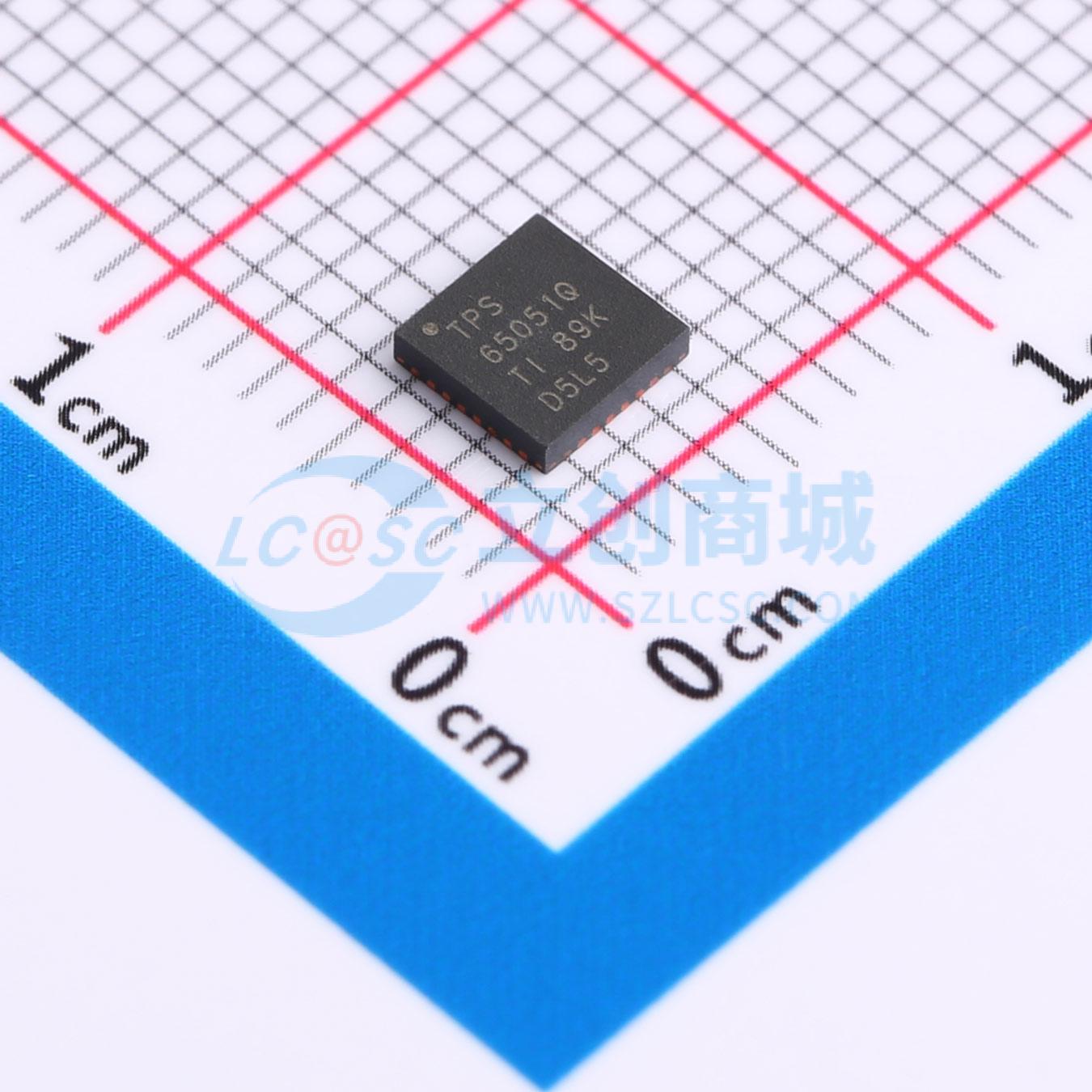

TPS65051QRSMRQ1

TPS65051-Q1器件是一款集成式电源管理IC，适用于由一节锂离子或锂聚合物电池供电并需要多个电源轨的应用。TPS65051-Q1器件提供两个高效的2.25MHz降压转换器，用于在基于处理器的系统中提供内核电压和I/O电压。为了在可能的最宽负载电流范围内实现最大效率，这两个降压转换器在轻负载时进入低功耗模式。

对于低噪声应用，用户可以通过将MODE引脚的电平拉高来强制器件进入固定频率PWM模式。运行在关断模式中可将流耗减少到少于1μA。此器件允许使用小型电感器和电容器以实现一个小型解决方案尺寸。TPS65051-Q1器件提供高达1A（DCDC1）和0.6A(DCDC2）的输出电流。TPS65051-Q1器件还集成了两个400mALDO和两个200mALDO电压稳压器，可以使用每个LDO上的独立使能引脚打开或关闭相应的稳压器。每个LDO的工作输入电压介于1.5V至6.5V之间，这使得它们可以由其中一个降压转换器供电，也可以由主电池直接供电。

TPS65051-Q1器件的LDO电压可以使用外部电阻分压器进行调节。

• 符合汽车应用要求，具有符合AEC-Q100标准的下列结果：
  • 器件温度1级： -40°C至 +125°C的环境运行温度范围
  • 器件人体放电模式(HBM)静电放电(ESD)分类等级H2
  • 器件组件充电模式(CDM)ESD分类等级C3B
• 效率高达95%
• 直流/直流转换器的输出电流：DCDC1 = 1A；DCDC2 = 0.6A
• 直流/直流转换器的外部可调节输出电压
• DC-DC转换器的V范围是2.5V至6V
• 2.25MHz固定频率运行
• 轻负载电流时的省电模式
• 180°异相操作
• 脉宽调制模式下的输出电压精度±1%
• 低纹波脉冲频率调制(PFM)模式
• 针对两个DC-DC转化器的总值为32μA (典型值)的静态电流
• 针对最低压降的占空比为100%
• 两个通用400mA，高电源抑制比(PSRR)LDO
• 两个通用200mA，高PSRRLDO
• LDO的V范围：1.5V至6.5V
• LDO的数字电压选择
• 采用4mm×4mm、32引脚VQFN封装

• 车用信息娱乐
• 汽车仪表盘
• 汽车数字音频广播
