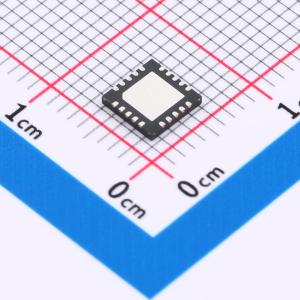

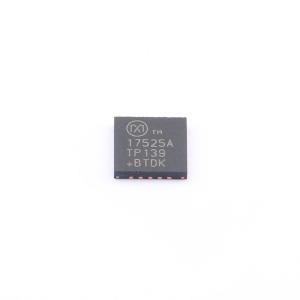

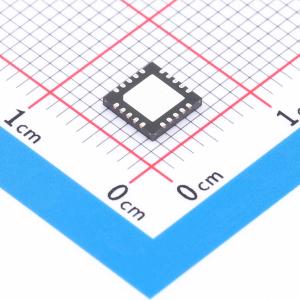

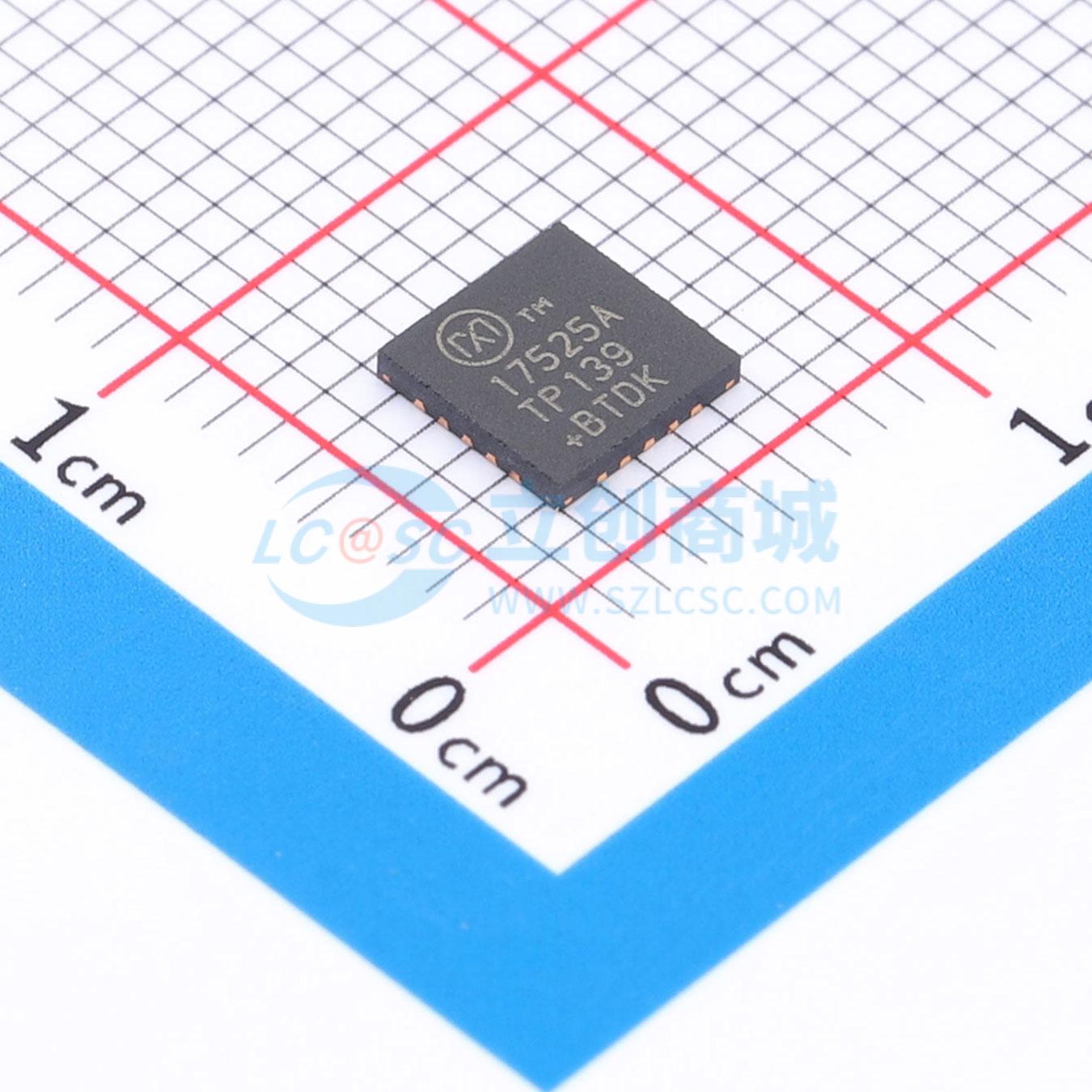

MAX17525ATP+T

MAX17525 可调过压、欠压和过流保护器件可保护系统免受过流故障以及正过压和反压故障的影响。当与可选的外部 pMOSFET 配合使用时，该器件还能保护下游电路免受高达 +60V、-60V（针对 -(60V + VOUT) 外部 pFET 额定值）的电压故障影响。该器件具有低至 31mΩ 的导通电阻集成 FET。 在启动期间，MAX17525 设计用于在连续模式下对输出端的大电容进行充电，适用于下游设备输入端使用大储能电容的应用。如有需求，还提供另外两种具有双级限流模式的型号选项，在该模式下，电流会连续限制为编程限制值的 1.5 倍和 2 倍。这些选项可在启动期间实现对大负载电容的更快充电。 MAX17525 还具备反向电流和过温保护功能。该器件采用 20 引脚（5mm × 5mm）TQFN 封装，工作温度范围为 -40℃ 至 125℃。

• 强大的高功率保护，减少系统停机时间
• 宽输入电源范围：+5.5V 至 +60V
• 可编程输入电源过压设置高达 40V
• 带外部 pFET 时可承受 -60V 负输入（针对 -(60 + VOUT) 外部 pFET 额定值）
• 低 31mΩ（典型值）导通电阻
• 带外部 pFET 的反向电流阻断保护
• 实现快速启动和欠压恢复
• 热折返限流保护
• 1.5 倍、2 倍启动限流选项
• 灵活设计，便于复用且减少重新认证工作
• 可调过压锁定 (OVLO) 和欠压锁定 (UVLO) 阈值
• 可编程正向限流范围为 0.6A 至 6A，全温度范围内精度为 ±15%
• 正常和高压使能输入（EN 和 HVEN）
• 受保护的外部 pFET 栅极驱动
• 节省电路板空间并减少外部物料清单数量
• 20 引脚 5mm x 5mm TQFN 封装
• 集成 nFET

• 工业电源系统
• 控制与自动化
• 运动系统驱动器
• 人机界面高功率应用
