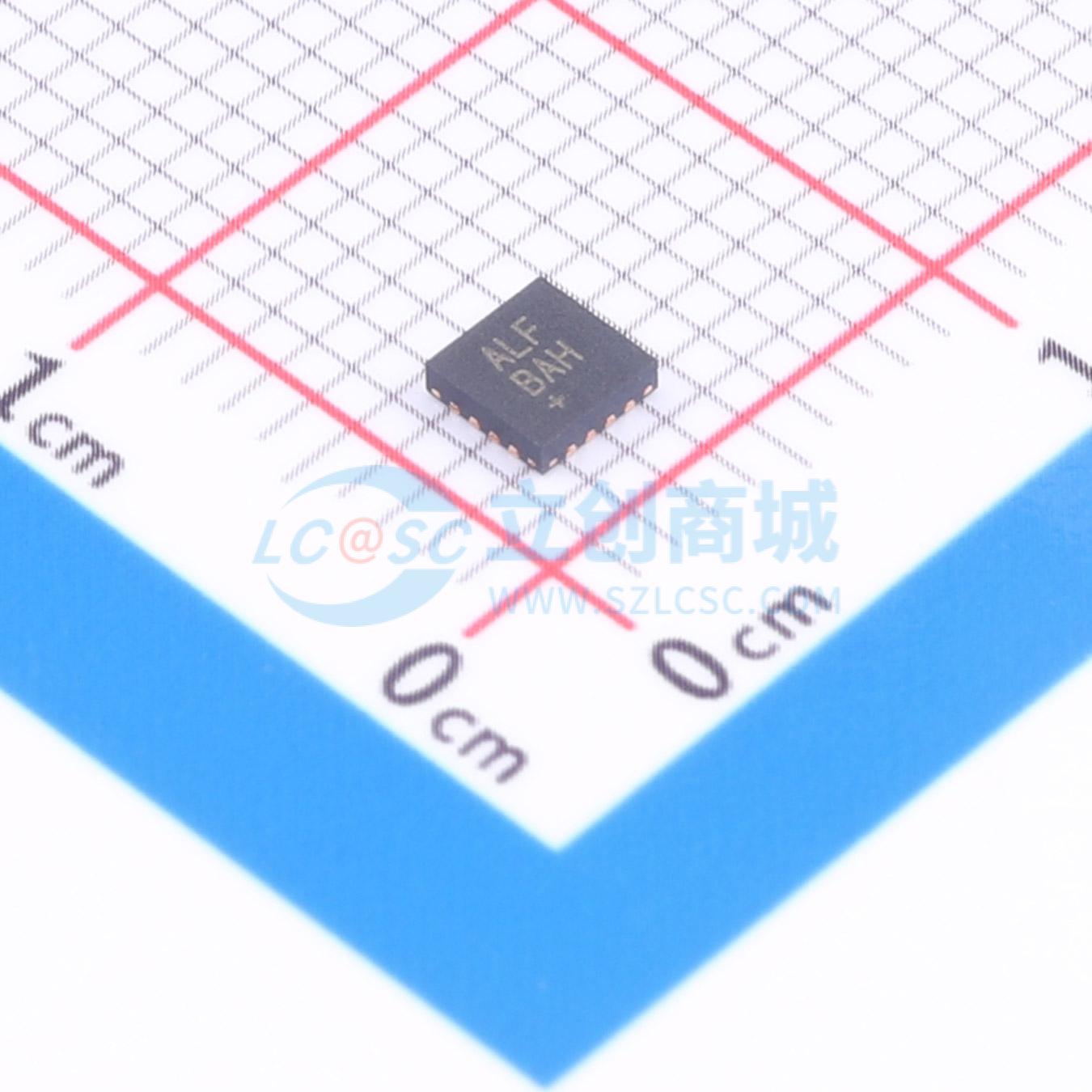

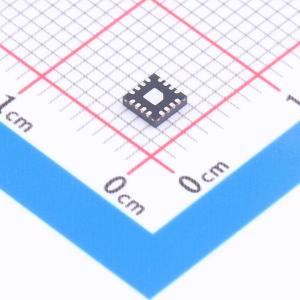

温馨提醒：图片仅供参考，商品以实物为准
MAX17523ATE+T
MAX17523ATE+T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.2V至36V, 1A限流器，具有OV, UV，反向电压保护
- 商品型号
- MAX17523ATE+T
- 商品编号
- C2156071
- 商品封装
- TQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
参数完善中
商品概述
MAX17523可调过压和过流保护器件非常适合保护系统免受高达±40V的正负输入电压故障影响，其集成FET的导通电阻（RON）低至190mΩ（典型值）。 可调过压范围为6V至36V，可调欠压范围为4.5V至24V。过压锁定（OVLO）和欠压锁定（UVLO）阈值可通过可选的外部电阻设置。工厂预设的内部OVLO阈值为33V（典型值），预设的内部UVLO阈值为19V（典型值）。 MAX17523还具备可编程的限流保护功能，最高可达1A。当发生过流事件时，该器件可设置为自动重试、锁断或连续故障响应模式。一旦电流达到阈值，MAX17523会在21ms（典型值）的消隐时间后关断；若设置为自动重试模式，在重试期间将保持关断状态。若设置为锁断模式，器件会在消隐时间后锁断。若设置为连续模式，器件将持续限制电流。此外，MAX17523还具备反向电流和热关断保护功能。 MAX17523采用小型16引脚（3mm×3mm）TQFN封装。其工作温度范围为-40℃至+125℃。
商品特性
- 工业电源保护，增强系统鲁棒性
- 宽输入电源范围：+4.5V至+36V
- 可承受-36V的负输入电压
- 低导通电阻190mΩ（典型值）
- 反向电流控制输入
- 热过载保护
- 扩展的温度范围：-40℃至+125℃
- 灵活的设计选项，简化设计
- 可调的OVLO和UVLO阈值
- 可编程正向电流限制：0.15A至1A
- 可编程过流故障响应：自动重试、锁断和连续
- 双使能输入：EN和高压使能HVEN
- 16引脚、3mm x 3mm TQFN封装
应用领域
- 传感器系统
- 状态监测
- 工厂传感器
- 过程分析
- 过程仪表
- 称重和配料系统
