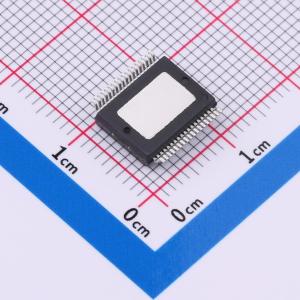

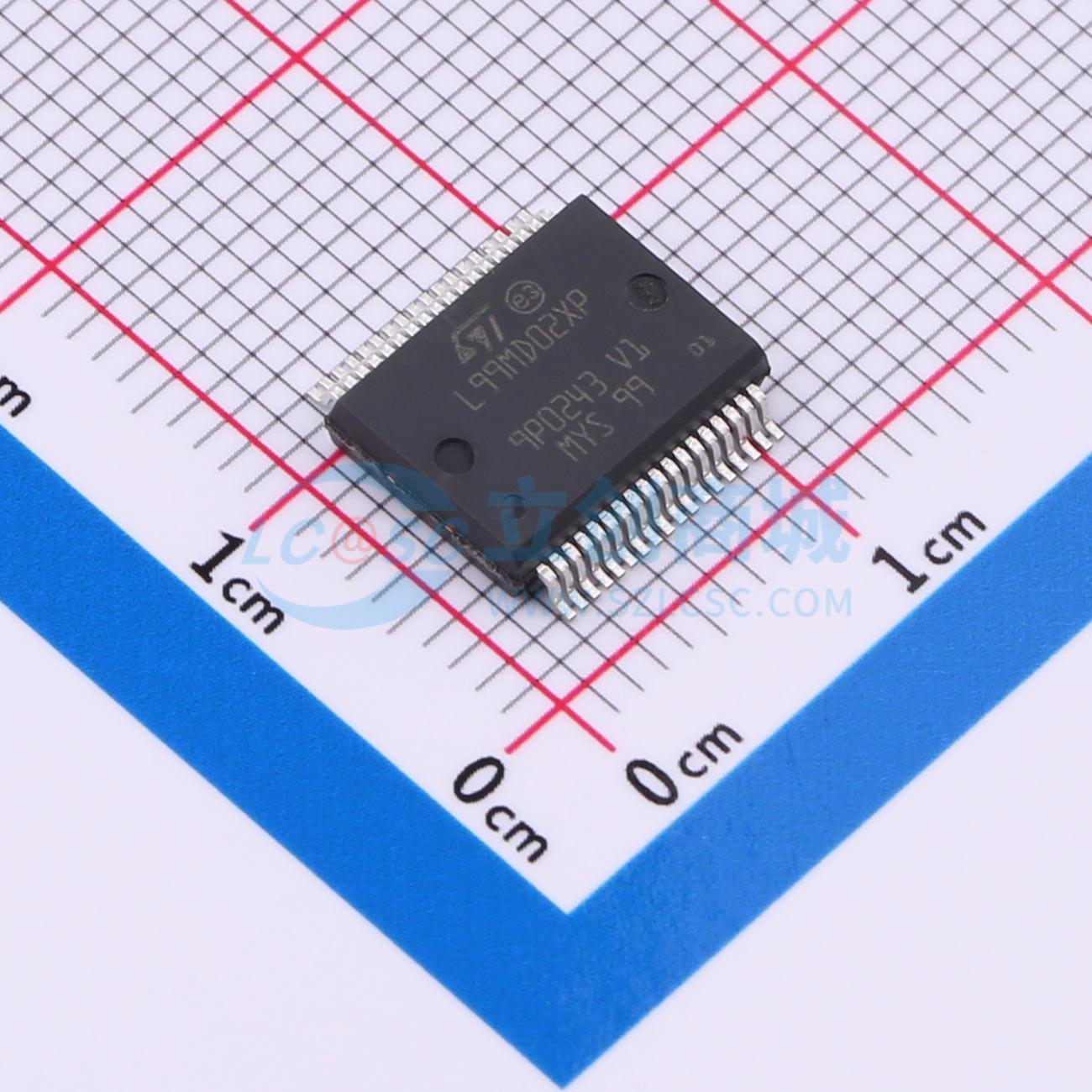

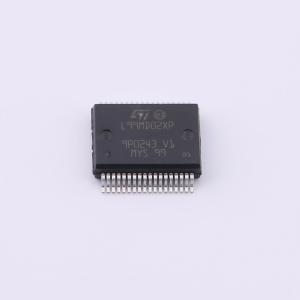

L99MD02XPTR

L99MD02集成电路是一款适用于汽车应用的6通道半桥驱动器。该器件旨在驱动直流电机，可同时驱动3个直流电机，或最多依次驱动5个直流电机。 集成的24位标准串行外设接口（SPI）可控制所有输出，并提供诊断信息，包括正常运行、导通状态下的负载开路、过流、温度警告和过热。

• 6个半桥，在结温（Tj）为25℃时，高侧（HS）导通电阻（RoN）典型值为0.9Ω，低侧（LS）为0.64Ω
• 每个输出的电流限制最低为0.8A
• 内部脉宽调制（PWM）生成
• 所有半桥均有用于保持电流的PWM模式选项
• 两个电流监测输出
• 用于数据通信的SPI接口
• 温度警告
• 所有输出均具备过热保护
• 所有输出均具备短路保护
• 电源电压（VCC）范围为3.0至5.3V
• 待机模式下的电流消耗极低，典型值为5μA
• 工作电压（VS）范围符合6 - 18V要求

• 直流电机驱动器
• 用于驱动暖通空调（HVAC）风门
