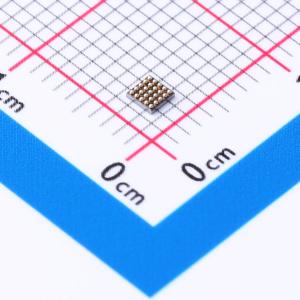

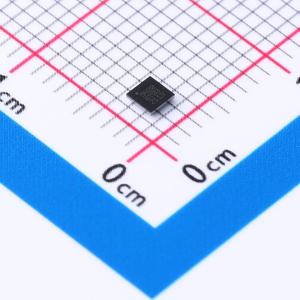

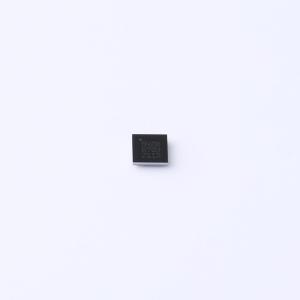

PCA9420UKZ

PCA9420 是一款高度集成的电源管理 IC (PMIC)，旨在为低功耗微控制器应用或其他类似应用提供完整的电源管理解决方案。 该器件包含一个线性电池充电器，充电电流可达 315mA。它具有 I2C 可烧写的恒流(CC)和恒压(CV)值，可灵活配置。还提供了各种内置保护功能，例如输入过压保护、过流保护、热保护等，以便为电池安全地充电。它还具有符合 JEITA 规定的充电方式。 该器件还集成了两个降压型 DC/DC 转换器，其输出电压可由 I2C 烧写。两个降压稳压器均集成了高端和低端开关以及相关的控制电路，可使外部元件数大大减少；脉冲频率调制(PFM)方法用于在轻负载条件下实现更高的效率。该器件还提供了其他保护功能，例如过流保护、欠压锁定(UVLO)等。默认情况下，由 VIN 和 VBAT 两者中较高的电压为这些稳压器的输入供电。 此外，该器件还提供了两个片上 LDO 稳压器，为系统中的各种电压轨供电。 提供的其他功能还包括 FM+I²C 总线接口、芯片启用以及中断信号等。 该芯片采用 2.09mm×2.09mm、5×5 凸块、间距为 0.4mm 的 WLCSP 封装；以及 3mmx 3mm、24 引脚 QFN 封装。

• 线性电池充电器，用于为单节锂离子电池充电
• VIN 引脚上的容差为 20V
• 可烧写输入 OVP（5.5V 或 6V）
• 可烧写恒流（最高 315mA）和预充电低压电流阈值
• 可烧写恒压调节
• 可烧写的自动充电电压和终止电流阈值
• 内置保护功能，包括输入 OVP、电池 SCP 和热保护
• 符合 JEITA 规定
• 电池连接检测
• 过热保护
• 两个降压 DC/DC 转换器
• 超低静态电流
• 可烧写输出电压
• SW1：内核降压转换器，输出范围 0.5V 至 1.5V、25mV/步长，固定 1.8V，电流可达 250mA
• SW2：系统降压转换器，输出范围 1.5V 至 2.1V/2.7V 至 3.3V、25mV/步长，电流可达 500mA
• 低功耗模式可以进一步节省电能
• 两个 LDO
• 可烧写输出电压调节
• LDO1：常开式 LDO，输出范围 1.70V 至 1.90V、25mV/步长，电流可达 1mA
• LDO2：系统 LDO，输出范围 1.5V 至 2.1V/2.7V 至 3.3V、25mV/步长，电流可达 250mA
• 1 MHz I²C 总线从机接口
• 环境温度范围为 -40°C 至 +85°C
• 采用 5×5 凸块阵列 WLCSP 和 24 引脚 QFN 封装

• 低功耗微控制器应用
