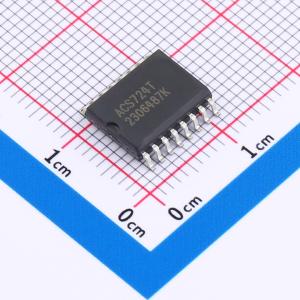

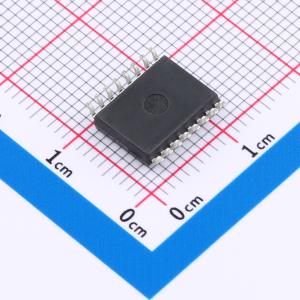

ACS724KMATR-30AU-T
ACS724KMATR 30AU T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电流传感器IC是工业、商业和通信系统中交流或直流电流检测的经济且精确的解决方案。小尺寸封装适用于空间受限的应用，同时由于减少了电路板面积而节省成本。典型应用包括电机控制、负载检测和管理、开关电源和过流故障保护。该器件由一个精确、低失调的线性霍尔传感器电路和位于芯片表面附近的铜传导路径组成。通过该铜传导路径的电流会产生一个磁场，该磁场被集成霍尔IC感应并转换为成比例的电压。为了抑制共模场，采用差分方式检测电流，提高了在磁噪声环境中的精度
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS724KMATR-30AU-T
- 商品编号
- C2155517
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 30A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 4.8kVrms | |
| 灵敏度 | 100mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 0.85mΩ | |
| 响应时间(tr) | 3us | |
| 双向电流检测 | 不支持 |
| 安装类型 | 表面贴装型 |
| 传感器类型 | 霍尔效应，差分 |
| 频率 | DC ~ 120kHz |
| 精度 | ±0.8% |
| 电流-供电（最大值） | 14mA |
| 电流-检测 | 30A |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 125°C |
| 供应商器件封装 | 16-SOIC |
| 输出 | 比率，电压 |
| 通道数 | 1 |
| 线性度 | ±1% |
| 响应时间 | 4?s |
| 极化 | 单向 |
| 用于测量 | DC |
| 电压-供电 | 4.5V ~ 5.5V |
| 灵敏度 | 100mV/A |
