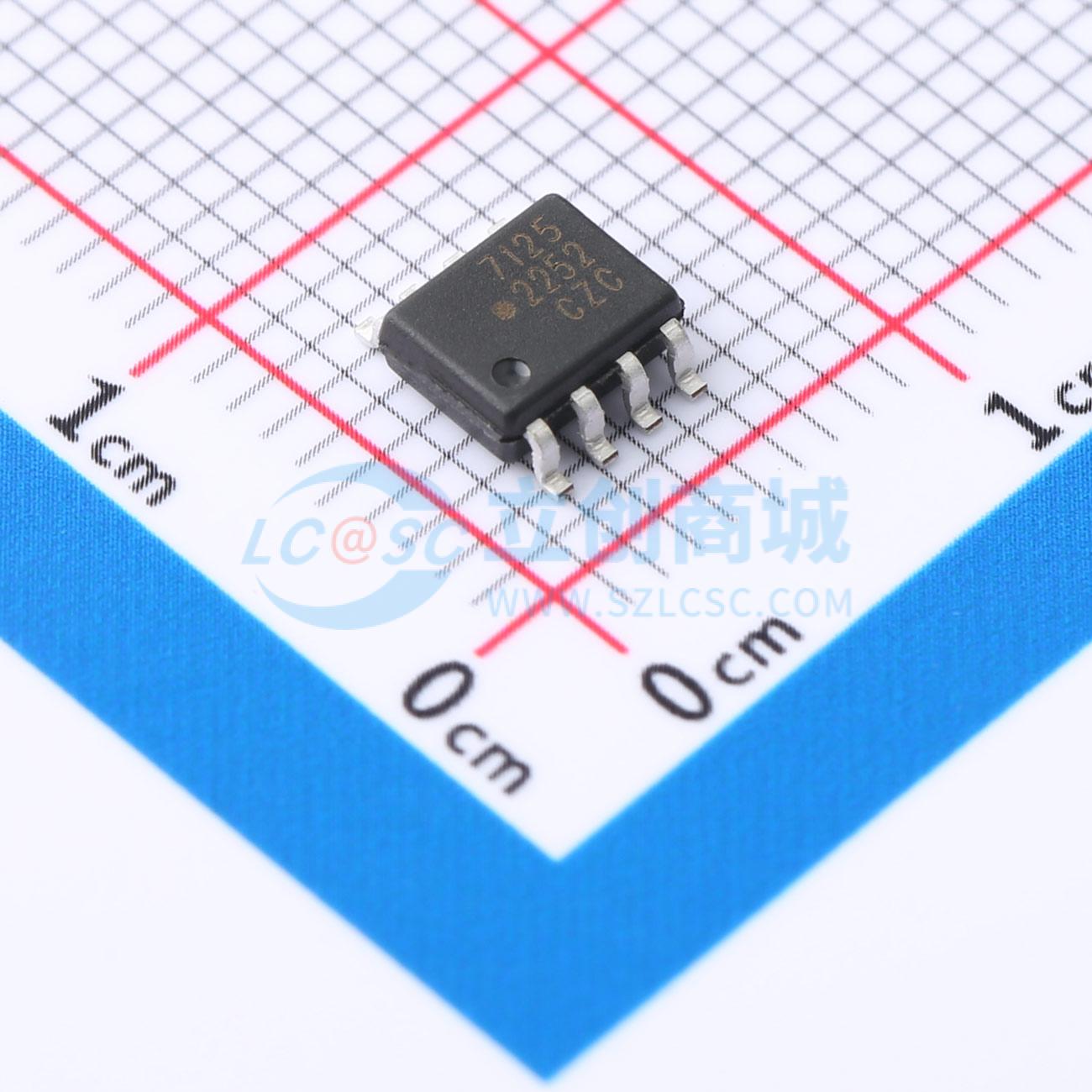

温馨提醒：图片仅供参考，商品以实物为准
ACHS-7125-500E
ACHS 7125 500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款基于霍尔效应的全集成隔离线性电流传感器设备，用于工业、商业和通信系统中的交流或直流电流传感。由一个精确、低失调的线性霍尔电路和位于芯片表面附近的铜传导路径组成。通过铜传导路径的电流会产生磁场，霍尔集成电路将其转换为成比例的电压。通过磁信号与霍尔传感器的紧密接近来优化设备精度。由低失调、斩波稳定的CMOS霍尔集成电路提供精确的比例电压，该电路在封装后进行精度编程。当增加的电流流过主4 oz铜传导路径时，设备输出具有正斜率。传导路径的内阻典型值为0.7mΩ，可提供低功耗。传导路径的端子与信号引脚电气隔离。采用紧凑的表面贴装SO-8封装，符合全球监管安全标准。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACHS-7125-500E
- 商品编号
- C2155524
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 50A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 3kVrms | |
| 灵敏度 | 40mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+110℃ | |
| 带宽 | 80kHz | |
| 电流端电阻 | 0.7mΩ | |
| 响应时间(tr) | 4us | |
| 双向电流检测 | 支持 |
| 安装类型 | 表面贴装型 |
| 传感器类型 | 霍尔效应 |
| 频率 | 80kHz |
| 精度 | - |
| 电流-供电（最大值） | 15mA |
| 电流-检测 | 50A |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 110°C（TA） |
| 供应商器件封装 | 8-SOIC |
| 输出 | 比率，电压 |
| 线性度 | ±0.08% |
| 响应时间 | 4?s |
| 极化 | 双向 |
| 用于测量 | AC/DC |
| 电压-供电 | 4.5V ~ 5.5V |
| 灵敏度 | 40mV/A |
