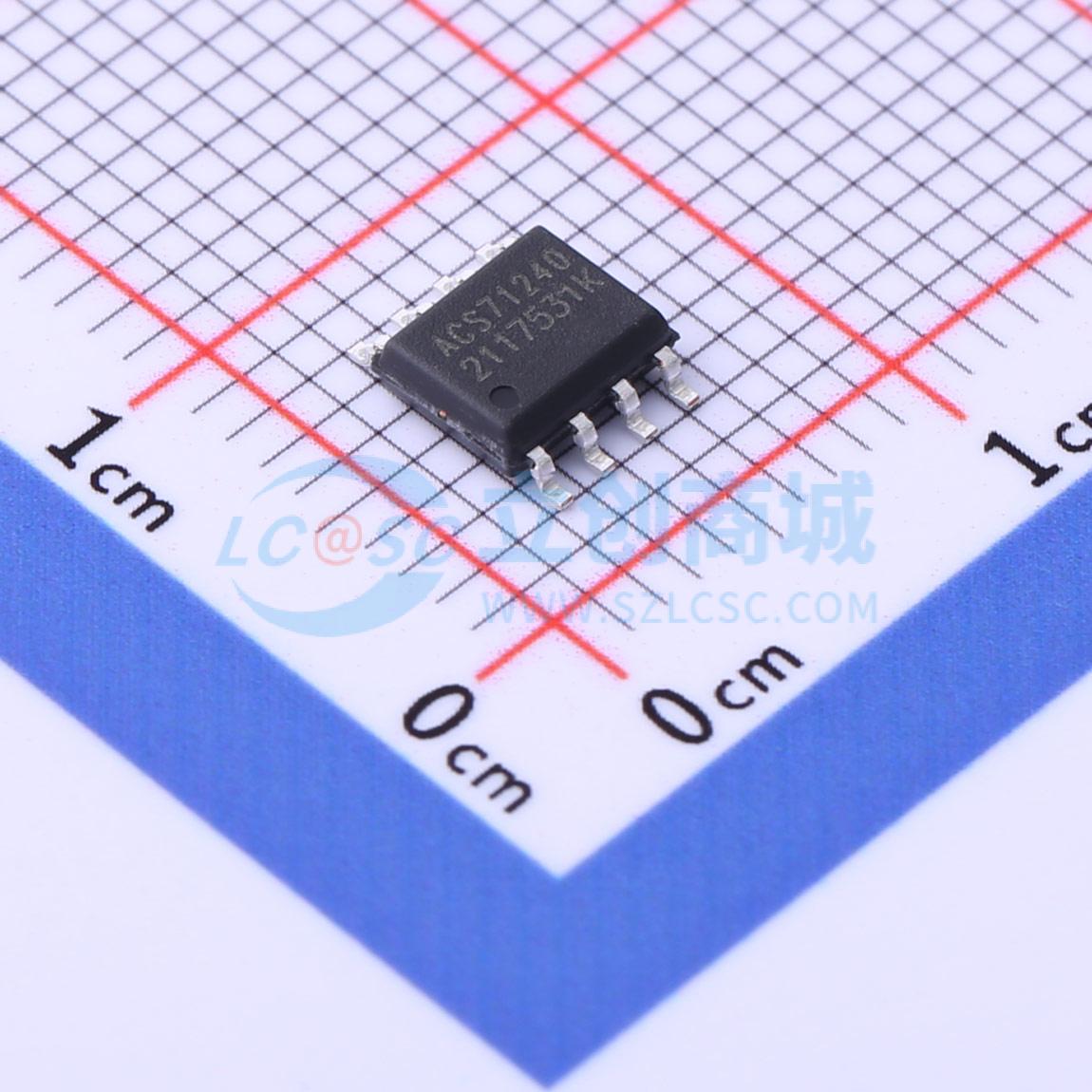

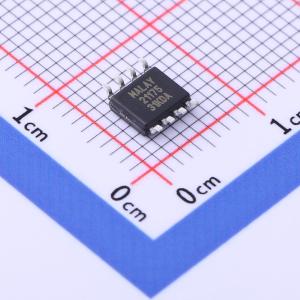

温馨提醒：图片仅供参考，商品以实物为准
ACS71240LLCBTR-010B3
ACS71240LLCBTR-010B3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Allegro™ ACS71240电流传感器IC是一款经济且精确的解决方案，适用于工业、汽车、商业和通信应用中的交流或直流电流检测。该器件由一个精确、低失调的线性霍尔传感器电路组成，其芯片表面附近设有铜导电通路。流经该铜通路的施加电流会产生一个磁场，该磁场由集成霍尔IC感应并转换为成比例的电压
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS71240LLCBTR-010B3
- 商品编号
- C2155537
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 10A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 2400Vrms | |
| 灵敏度 | 132mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 待机电流 | 7.5mA | |
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 1.2mΩ | |
| 响应时间(tr) | 1.6us |
| 安装类型 | 表面贴装型 |
| 传感器类型 | 霍尔效应，开环 |
| 频率 | 120kHz |
| 精度 | ±6% |
| 电流-供电（最大值） | 12mA |
| 电流-检测 | 10A |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 150°C（TA） |
| 输出 | 电压 |
| 通道数 | 1 |
| 线性度 | ±1% |
| 响应时间 | 4?s |
| 极化 | 双向 |
| 用于测量 | AC/DC |
| 电压-供电 | 3V ~ 3.6V |
| 灵敏度 | 132mV/A |
