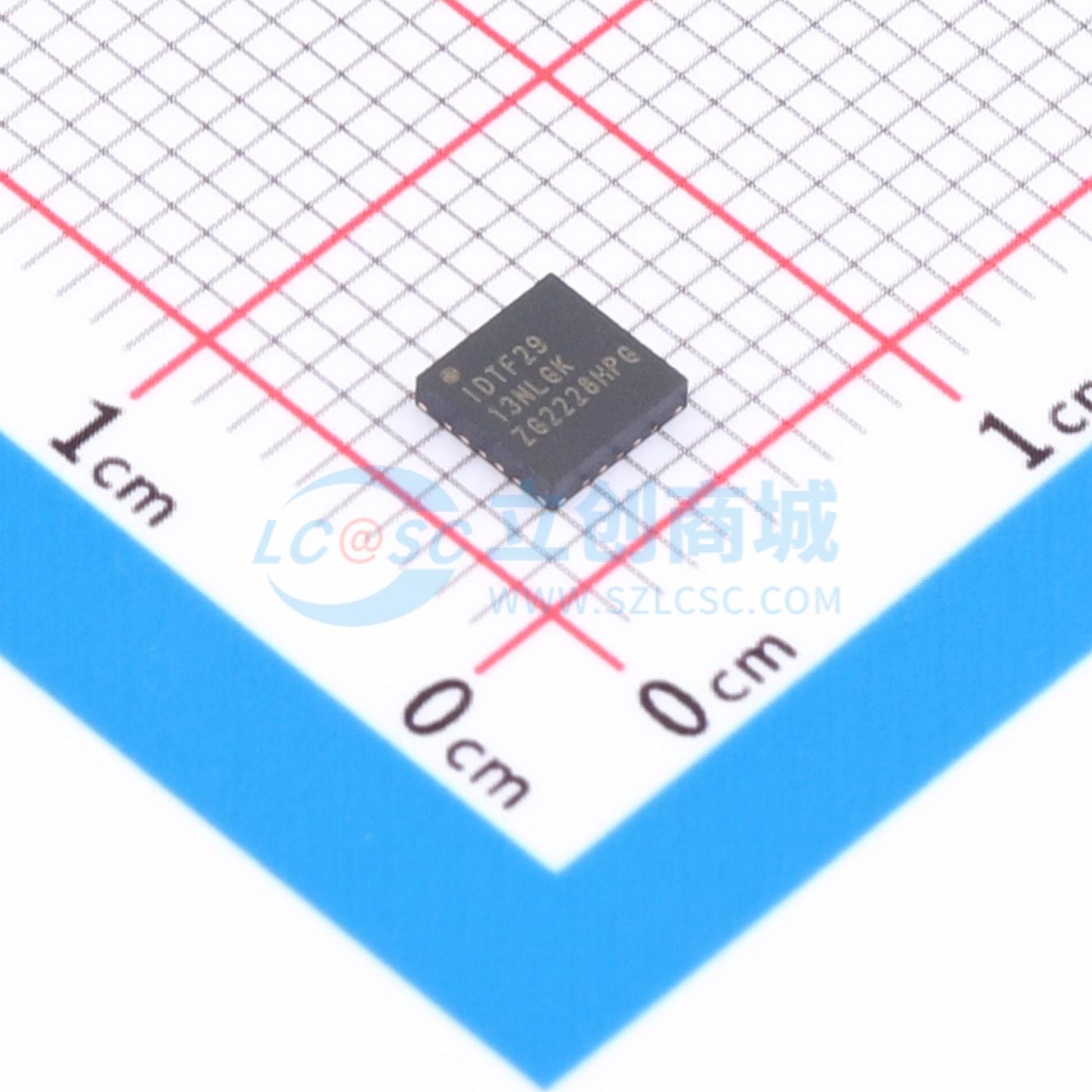

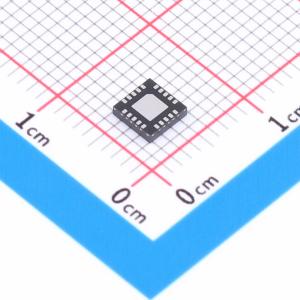

温馨提醒：图片仅供参考，商品以实物为准
F2913NLGK8
高隔离度、低插入损耗的50MHz至6000MHzSP2T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- F2913是一款高隔离度、低插入损耗的50ΩSP2T吸收式射频开关，适用于多种无线和射频应用。该设备覆盖50MHz至6000MHz的广泛频率范围，提供低插入损耗和高隔离度性能，并在所有RF端口提供50Ω终止。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- F2913NLGK8
- 商品编号
- C2151927
- 商品封装
- VFQFPN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 50MHz~6GHz | |
| 隔离度 | 71dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | - | |
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+110℃ |
商品概述
F2913是一款高隔离、低插入损耗、50Ω单刀双掷（SP2T）吸收式射频开关，专为多种无线和射频应用而设计。该器件覆盖50MHz至6000MHz的宽频率范围。除了提供低插入损耗外，F2913还能在所有射频端口提供50Ω端接的同时，实现高线性度和高隔离性能。 F2913采用+2.7V至+5.5V的单正电源电压，并支持使用+1.8V或+3.3V控制逻辑的三种状态。
商品特性
- 低插入损耗：2GHz时为0.79dB
- 高隔离度：1GHz时为71dB；2GHz时为65dB；4GHz时为58dB
- 高三阶输入截点（IIP3）：2.6GHz时为+650dBm
- 电源电压：+2.7V至+5.5V
- 兼容1.8V和3.3V控制逻辑
- 工作温度：-40℃至+110℃
- 4x4 mm 20-VFQFPN封装
应用领域
- 2G、3G、4G、5G基站
- 便携式无线设备
- 中继器和E911系统
- 数字预失真
- 点对点基础设施
- 公共安全基础设施
- WiMAX收发器
- RFID手持和便携式阅读器
- 测试/自动测试设备（ATE）
