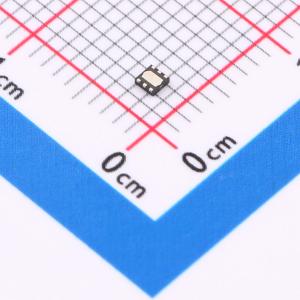

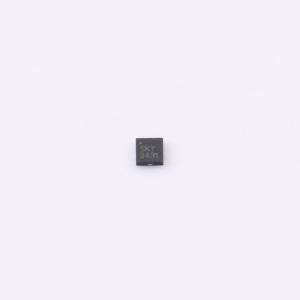

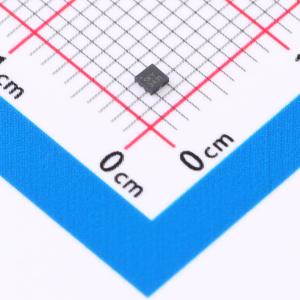

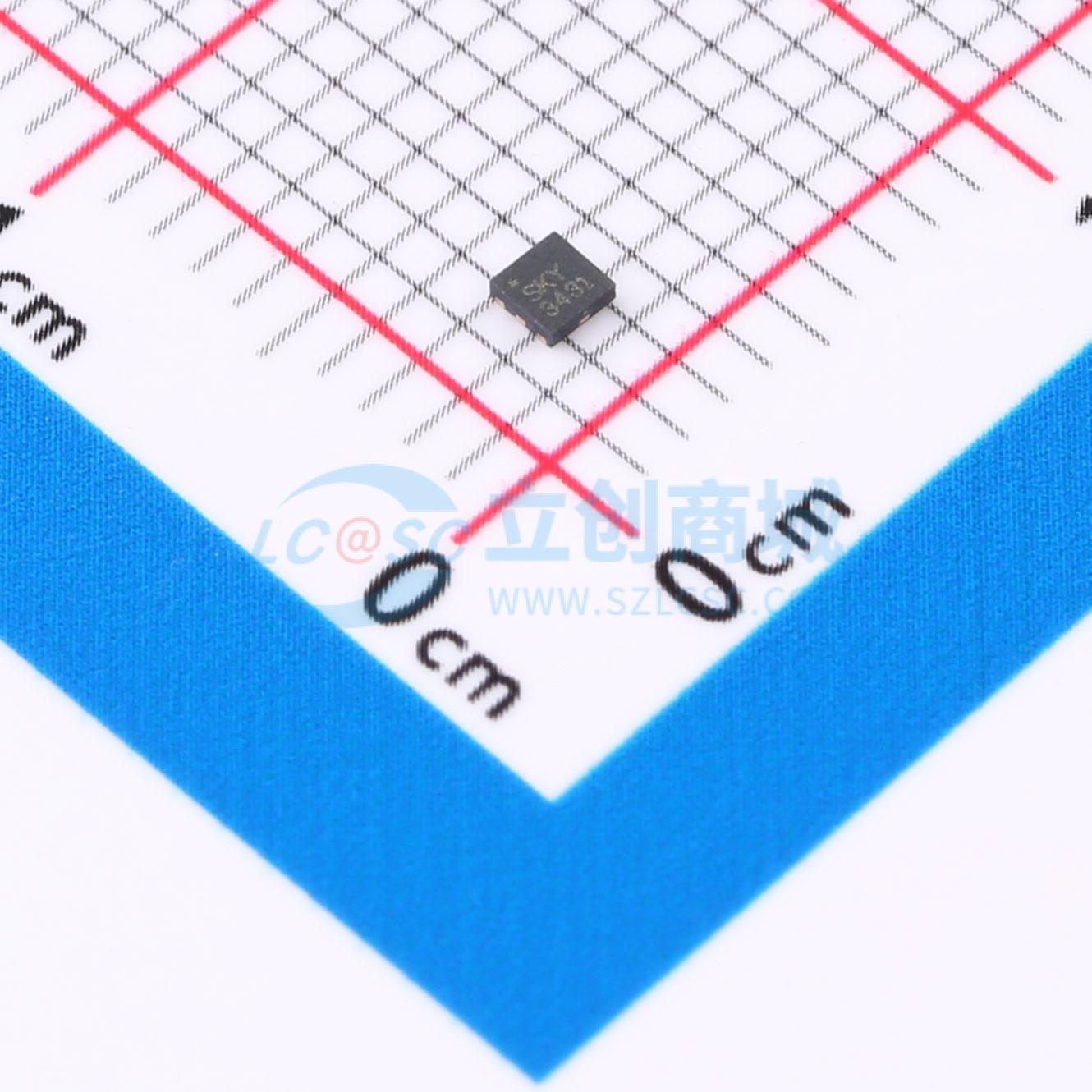

SKY13431-374LF
0.5至6.0GHz50Ω终止SPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SKY13431-374LF是一款GaAspHEMT单刀双掷(SPDT)高功率射频开关，具有50Ω终止输出。其高线性度和低插入损耗使其成为WiMAX和高功率WLAN应用的理想选择，例如接入点。
- 品牌名称
- SKYWORKS
- 商品型号
- SKY13431-374LF
- 商品编号
- C2151937
- 商品封装
- DFN-6-EP(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 500MHz~6GHz | |
| 隔离度 | 25dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.8dB | |
| 工作电压 | 2.5V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SKY13431 - 374LF是一款砷化镓（GaAs）赝配高电子迁移率晶体管（pHEMT）单刀双掷（SPDT）高功率开关，输出端为50 Ω端接。SKY13431 - 374LF具有高线性性能和低插入损耗，使其成为WiMAX和更高功率无线局域网（WLAN）应用（如接入点）的理想选择。 该器件专为采用分立功率放大器（PA）和低噪声放大器（LNA）的WLAN系统设计。开关在“关断”状态下的50 Ω阻抗确保了良好的隔离度，无论开关所连接的负载匹配情况如何。 SKY13431 - 374LF采用紧凑的1.5x1.5 mm、6引脚双扁平无引脚（DFN）封装制造。
商品特性
- 所有状态下RF端口均为50 Ω匹配
- 低插入损耗：在2.5 GHz时为0.5 dB
- 高隔离度：在2.5 GHz时为25 dB
- 1 dB压缩点（IP1dB）：+36 dBm
- 小型DFN（6引脚、1.5x1.5 mm）封装（按照JEDEC J - STD - 020标准，湿度敏感度等级1，260 ℃）
应用领域
- 双频WLAN（802.11 a/b/g/n）
- 用于视频分发的WLAN 802.11a/c
- LTE/4G系统
- WiMAX 802.16
