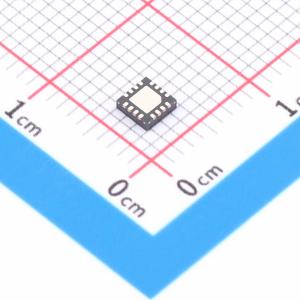

STSPIN220

1.3A 5V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STSPIN220是一款步进电机驱动器，它在尺寸为3 x 3 x 1.0 mm的小型VFQFPN封装中集成了控制逻辑和低导通电阻（RDS (on)）功率级。集成控制器采用固定关断时间实现PWM电流控制，微步分辨率最高可达1/256步。
品牌名称: ST(意法半导体)
商品型号: STSPIN220
商品编号: C2150516
商品封装: VFQFPN-16(3x3)
包装方式: 编带
商品毛重: 0.768克(g)

商品参数

商品概述

一款步进电机驱动器，在 3 x 3 × 1.0 mm 的小型 VFQFPN 封装中集成了控制逻辑和低 RDS（导通）功率级。集成控制器采用固定关断时间的 PWM 电流控制，微步进分辨率高达 1/256 步。该器件专为电池供电场景设计，可强制进入零功耗状态，显著延长电池续航时间。该器件具备一套完整的保护功能，包括过流、过温和短路保护。

商品特性

工作电压：1.8 至 10 V
最大输出电流：1.3 Arms
RDS(ON) 高侧 + 低侧 = 典型值 0.4 Ω
微步进分辨率高达 1/256 步
可编程关断时间的电流控制
全套保护：无损耗过流保护、短路保护、热关断
待机功耗低于 80 nA，节能且电池续航长

应用领域

电池供电的步进电机应用，例如：
智能手机弹出式摄像头控制
销售点（POS）设备
便携式打印机
电脑外设及配件
机器人
玩具
单反相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交26单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	1.8V~10V
	输出电流	1.3A
	H桥数量	2
	步长细分	1；8；64；256；128；16；4；32

	属性	参数值
	接口类型	-
	集成开关	是
	导通电阻	400mΩ
	工作温度	-40℃~+150℃
