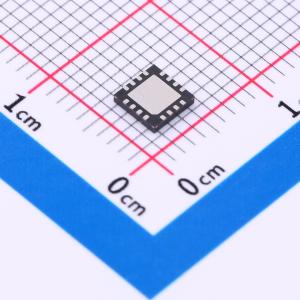

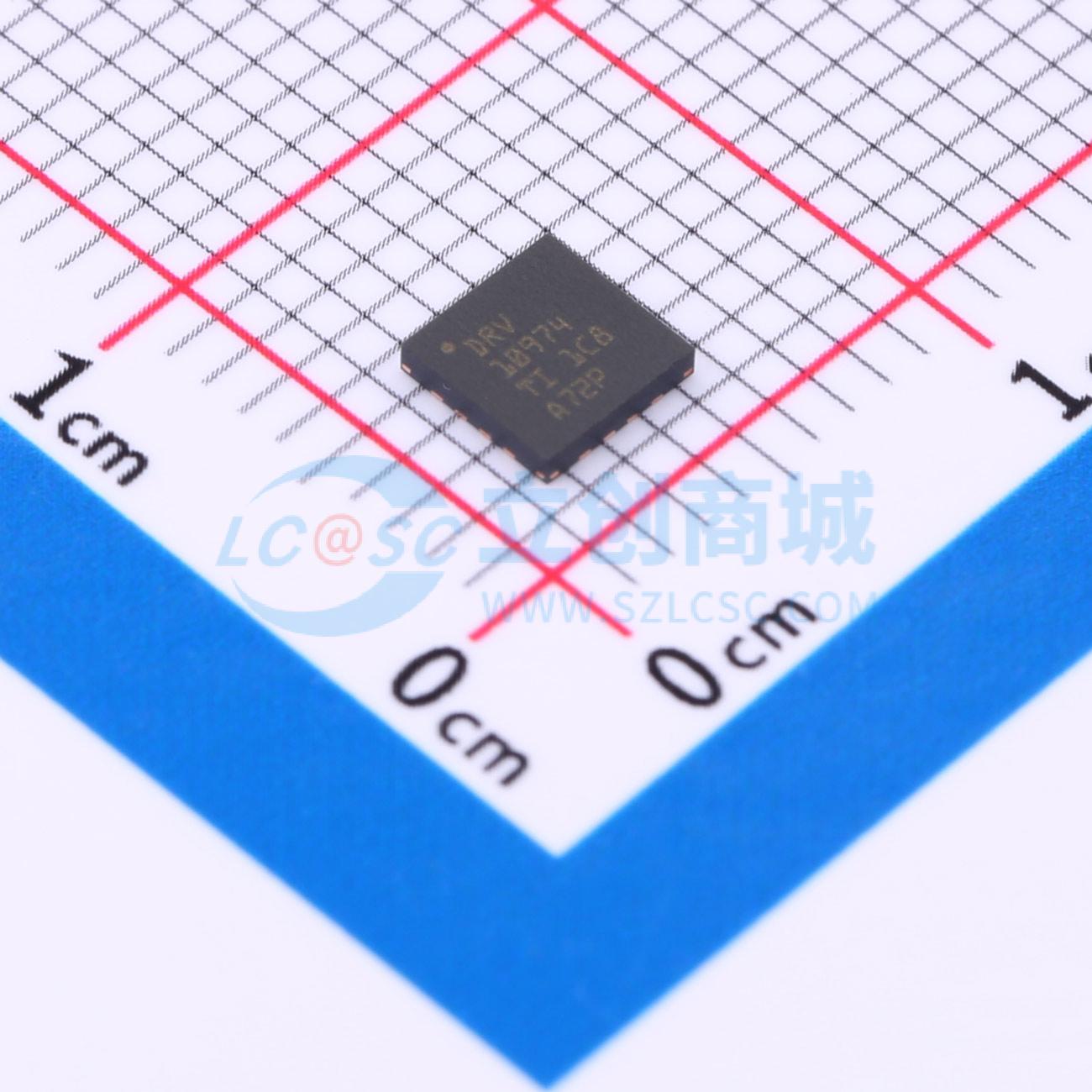

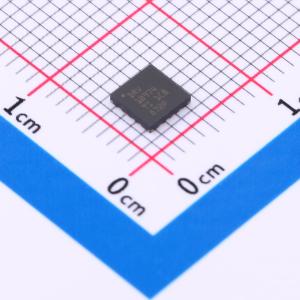

DRV10974RUMR

1.5A 无刷直流BLDC电机驱动芯片 18V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV10974 12V 标称电压、2.5A 峰值无传感器正弦控制三相 BLDC 电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV10974RUMR
商品编号: C2150541
商品封装: WQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.3克(g)
立创商城设计参考: 无刷电机驱动-(2)12V~25V供电-(1)2A以内方案

商品参数

商品概述

DRV10974 器件是一款具有集成功率MOSFET 的三相无传感器电机驱动器，可提供高达1A (rms) 的持续驱动电流。该器件专为成本敏感型、低噪声和低外部组件数量的应用而设计。 DRV10974 器件使用一个专有无传感器控制方案提供可靠换向。180°正弦换向显著减少了120°（梯形）换向中较为典型的纯音。DRV10974 旋转使用一个外部低功耗电阻器进行配置。电流限制可使用外部低功耗电阻器进行设置。通过施加一个用于控制驱动电压幅度的PWM 输入，或者使用模拟电压驱动PWM 引脚，然后监控FG 引脚上的速度反馈，DRV10974 器件可以轻松控制电机的转速。 DRV10974 器件包括许多可提高效率的特性。由于该器件支持借助电阻器配置超前角，因此用户可通过调整相电流和相BEMF 来优化驱动器效率。此外，该器件使用的MOSFET 的rDS(on) 较低，有助于在驱动电机时节省电力。

商品特性

输入电压范围：4.4V 至18V
总驱动器H+L rDS(on)：750mΩ（TA = 25°C 时的典型值）
相位驱动电流：1A 持续电流（1.5A 峰值电流）
180°正弦换向，可实现最优声学性能
可利用电阻器配置超前角
可利用电阻器配置电流限制
软启动和可通过电阻器配置的加速曲线
提供内置电流感应，无需使用外部电流感应电阻器
专有无传感器控制，无需电机中心抽头
简单的用户接口：用于启动的单引脚配置
PWM 输入指定施加到电机的电压幅度
开漏FG 输出提供速度反馈
用于正向/反向控制的引脚
全方位保护：电机锁定检测和重启，过流、短路、过热和欠压保护

应用领域

白色家电
风扇、风机和泵
BLDC 电机模块

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	峰值电流	1.5A

	属性	参数值
	工作电压	4.4V~18V
	导通电阻	750mΩ
	静态电流(Iq)	380uA
	工作温度	-40℃~+85℃
