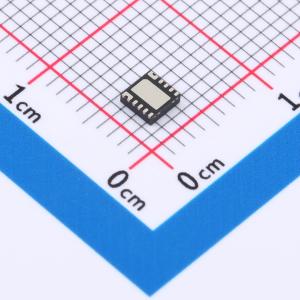

温馨提醒：图片仅供参考，商品以实物为准
AOZ1353DI-01
具备真反向电流阻断功能的5V/3A EC Power™智能限流负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ1353DI是一款具有过压、过流、反向电流和热关断保护功能的限流电源开关。VOUT引脚的额定电压为28V，工作输入电压范围为3V。
- 品牌名称
- AOS
- 商品型号
- AOZ1353DI-01
- 商品编号
- C2149839
- 商品封装
- DFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.4V~5.5V | |
| 导通电阻 | 40mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP) |
商品概述
AOZ1353DI是一款具有过压、过流、反向电流和热关断保护功能的限流电源开关。VOUT引脚额定电压为28V，工作输入电压范围为3.4V至5.5V，开关电流额定值高达3.5A。该器件具有真正的反向电流阻断功能，无论处于启用或禁用状态，都能防止电流从输出端意外流向输入端。
商品特性
- VOUT引脚额定电压28V
- 工作输入电压3.4V至5.5V
- 电流能力3.5A
- 典型导通电阻：40mΩ
- 可编程电流限制
- 真正的反向电流阻断（TRCB）
- 从TRCB快速恢复
- 可调节软启动
- 静态电流80μA
- 过压保护
- 输入欠压锁定
- 热关断保护
- 人体模型（HBM）额定值±4kV
- 充电器件模型（CDM）额定值±1kV
- 3mm x 3mm DFN-12L封装
- UL2367文件编号：E326264
- IEC60950 CB证书编号：US-31249-UL
应用领域
- USB PD电源开关
- 智能手机和平板电脑
- 笔记本电脑、超极本和台式电脑
- 便携式设备
