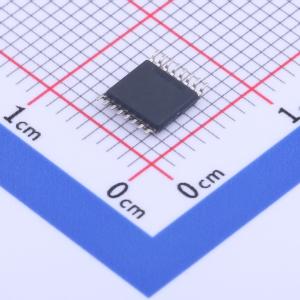

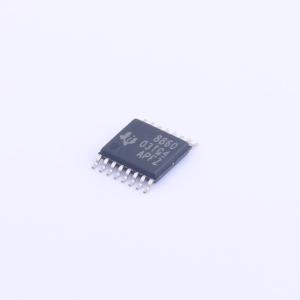

DRV8860PWR

200mA 有刷直流电机驱动芯片 38V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8860 具有串行控制的 38V、0.3A、8 路低侧电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8860PWR
商品编号: C2149500
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

DRV8860是一款8通道低边驱动器，具有过流保护和开路/短路负载检测功能。它具有内置的用来钳制由电感负载生成的关闭瞬态的二极管，可被用于驱动单极步进电机、直流电机、继电器、螺线管、或者其它负载。 DRV8860PWP可提供最高330mA（8通道打开）的连续输出电流，DRV8860PW则可提供最高200mA（8通道打开）的连续输出电流。此电流驱动能力随着PWM占空比的降低而增加。单一通道打开时能够驱动高达560mA的持续输出电流。提供了一个串口来控制DRV8860输出驱动器、配置内部设置寄存器以及读取每条通道的故障状态。多个DRV8860器件可采用菊花链连在一起以共同使用一个单一串口。也可通过串口来配置加电时间和保持PWM占空比。利用这些功能，可实现比传统的始终开启解决方案更低的运行温度。还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。DRV8860能够诊断开路负载情况。每条通道的故障信息可由串口读取，并且有一个外部故障引脚指示。

商品特性

8通道受保护低边驱动器
8个具有过流保护功能的NMOS场效应晶体管(FET)
集成型感应集流二极管
串行接口
开路/短路负载检测
可配置100%占空比输出时间
可配置脉宽调制(PWM)占空比
持续电流驱动能力：560mA（单通道打开）；200mA（八通道打开）PW；330mA（八通道打开）PWP；支持并联配置
8V至38V电源电压范围
数字输入滤波器
内部数据回读功能
保护和诊断特性：过流保护(OCP)；开路负载检测(OL)；过热关断(OTS)；欠压闭锁(UVLO)；独立通道状态报告；故障情况警报

应用领域

继电器
单极步进电机
螺线管
电磁驱动器
常见低边开关应用

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	8V~38V
	电机驱动电压(Vm)	8V~38V
	输出电流	560mA
	驱动类型	单极驱动

	属性	参数值
	接口类型	-
	集成开关	是
	导通电阻	1.5Ω
	工作温度	-40℃~+85℃
