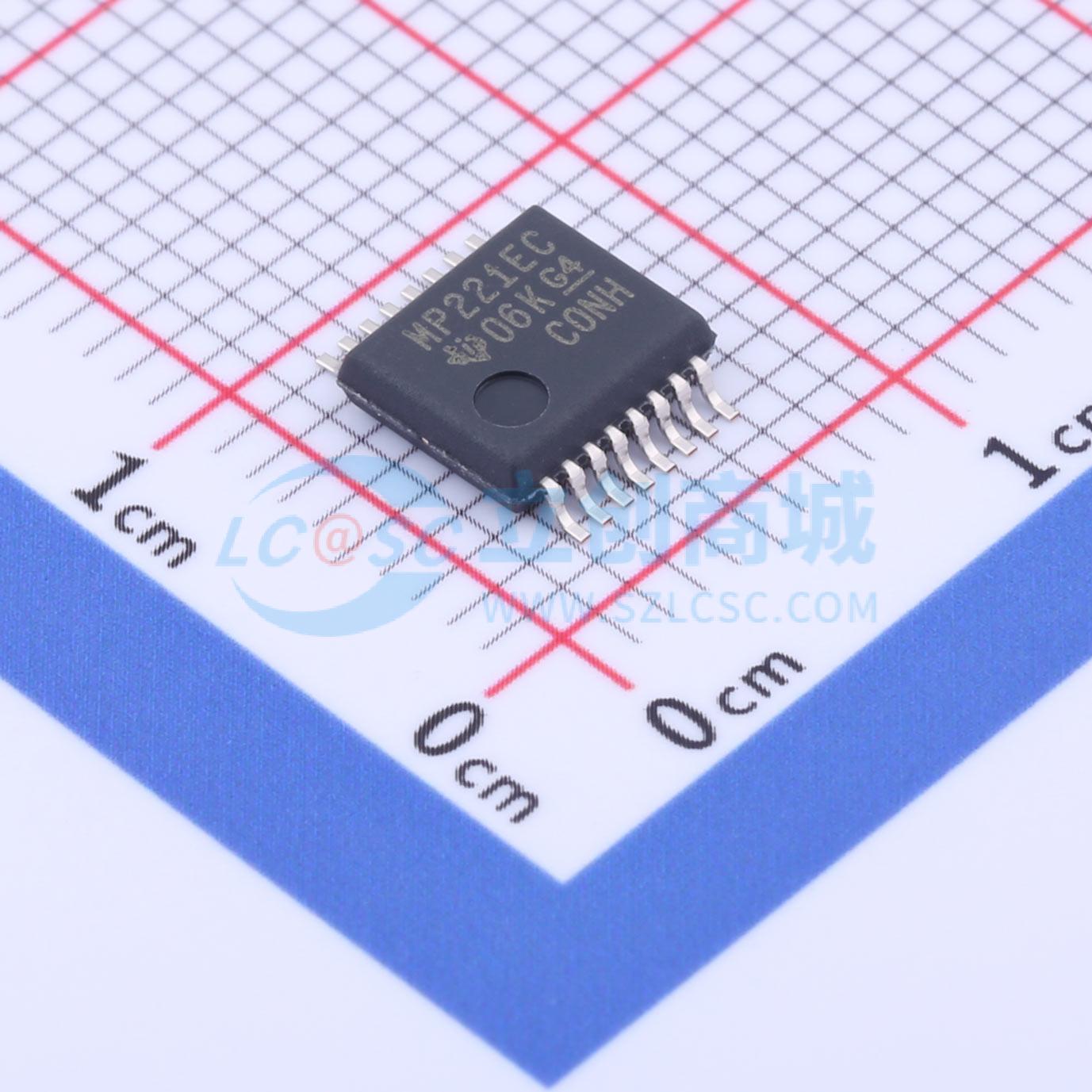

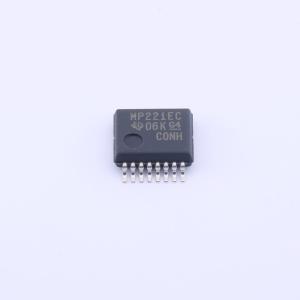

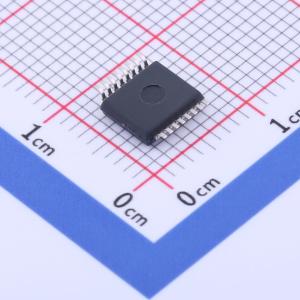

温馨提醒：图片仅供参考，商品以实物为准
MAX3221ECDBR
具有±15kVIECESD保护功能的3V至5.5V单通道RS-232线路驱动器/接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单驱动器、单接收器RS-232解决方案，通过单个Vcc电源供电。提供IEC 61000-4-2 ESD保护，数据速率高达250kbit/s。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MAX3221ECDBR
- 商品编号
- C2149503
- 商品封装
- SSOP-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.411克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 1uA |
商品概述
MAX3221E 是一个单驱动器、单接收器 RS-232 解决方案，通过单个 VCC 电源供电。RS-232 引脚提供 IEC61000-4-2 ESD 保护。该器件符合 TIA/EIA-232-F 的要求并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。这些器件以高达 250kbit/s 的数据信号传输速率和最高为 30V/µs 的驱动器输出压摆率运行。 可提供灵活的电源管理控制选项。当接收器断开连接或远程驱动器断电时，自动断电功能会禁用驱动器和电荷泵。可以手动启用或禁用驱动器。当接收器输入断开或断电时，INVALID 输出变为低电平。
商品特性
- 为 RS-232 引脚提供 ESD 保护
- ±15kV 人体放电模型 (HBM)，±8kV（IEC 61000-4-2，接触放电），±15kV（IEC 61000-4-2，空气间隙放电）
- 符合或超出 TIA/EIA-232-F 和 ITU v.28 标准的要求
- 由 3V 至 5.5V VCC 电源供电
- 速率高达 250kbit/s
- 一个驱动器和一个接收器
- 低待机电流：1µA（典型值）
- 接受 5V 逻辑输入及 3.3V 电源
- 自动断电功能可自动禁用驱动器来节省能耗
- 备选高速器件 (1Mbit/s)
应用领域
- 工业 PC
- 有线网络
- 数据中心和企业级计算
- 电池供电型系统
- PDA
- 笔记本电脑
- 便携式计算机
- 掌上电脑
- 手持设备
