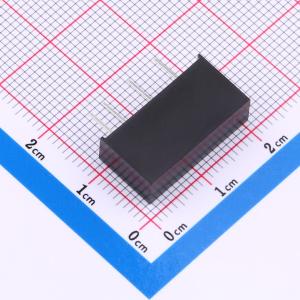

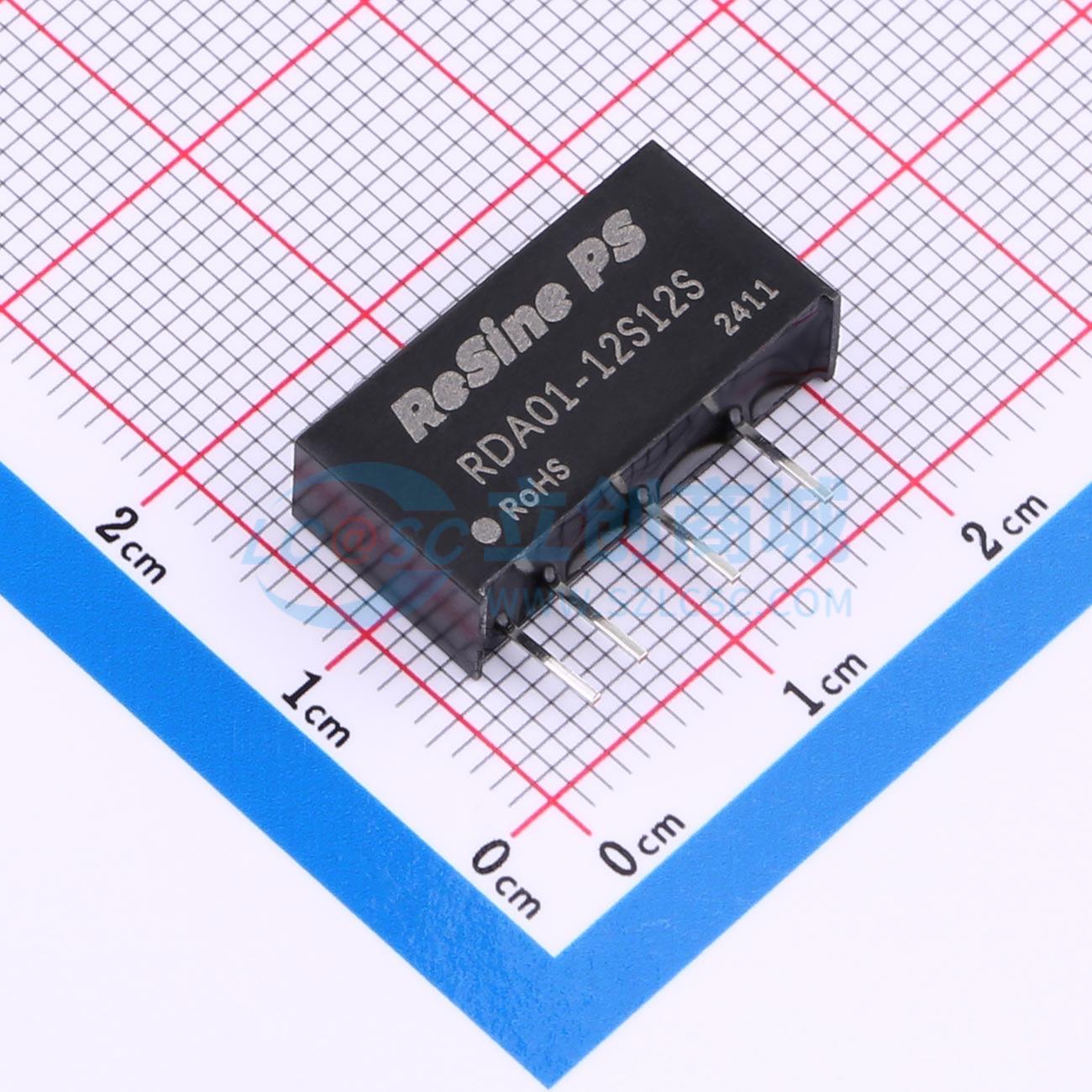

RDA01-12S12S
1W定电压输入，隔离非稳压输出电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：典型性能1W，定电压输入，隔离非稳压输出。 工作温度范围：-40℃~+105℃。 效率高达80%。 隔离电压3000VDC。 高功率密度。 无需外加元件。应用：输入电源的电压比较稳定（电压变化范围±10% Vin）。 输入输出之间要求隔离（隔离电压 ≤ 3000VDC）
- 品牌名称
- ReSine PS(瑞鑫)
- 商品型号
- RDA01-12S12S
- 商品编号
- C20883414
- 商品封装
- SIP,19.6x6mm
- 包装方式
- 管装
- 商品毛重
- 3.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 12V | |
| 转换效率 | 76% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 83mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 75mVp-p |
商品特性
- 1W，定电压输入，隔离非稳压输出
- 工作温度范围：-40℃~+105℃
- 效率高达80%
- 隔离电压3000VDC
- 高功率密度
- 无需外加元件
- 国际标准引脚方式
应用领域
- 线路板上分布式电源系统中需要产生一组(两组)与输入电源隔离的电源的应用场合
- 输入电源的电压比较稳定（电压变化范围 ±10%Vin）
- 输入输出之间要求隔离（隔离电压 ≤3000VDC）
- 对输出电压稳定度要求不高
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
