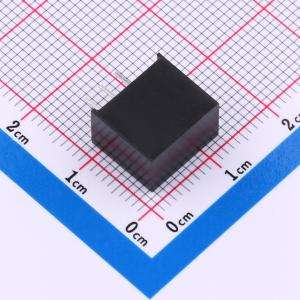

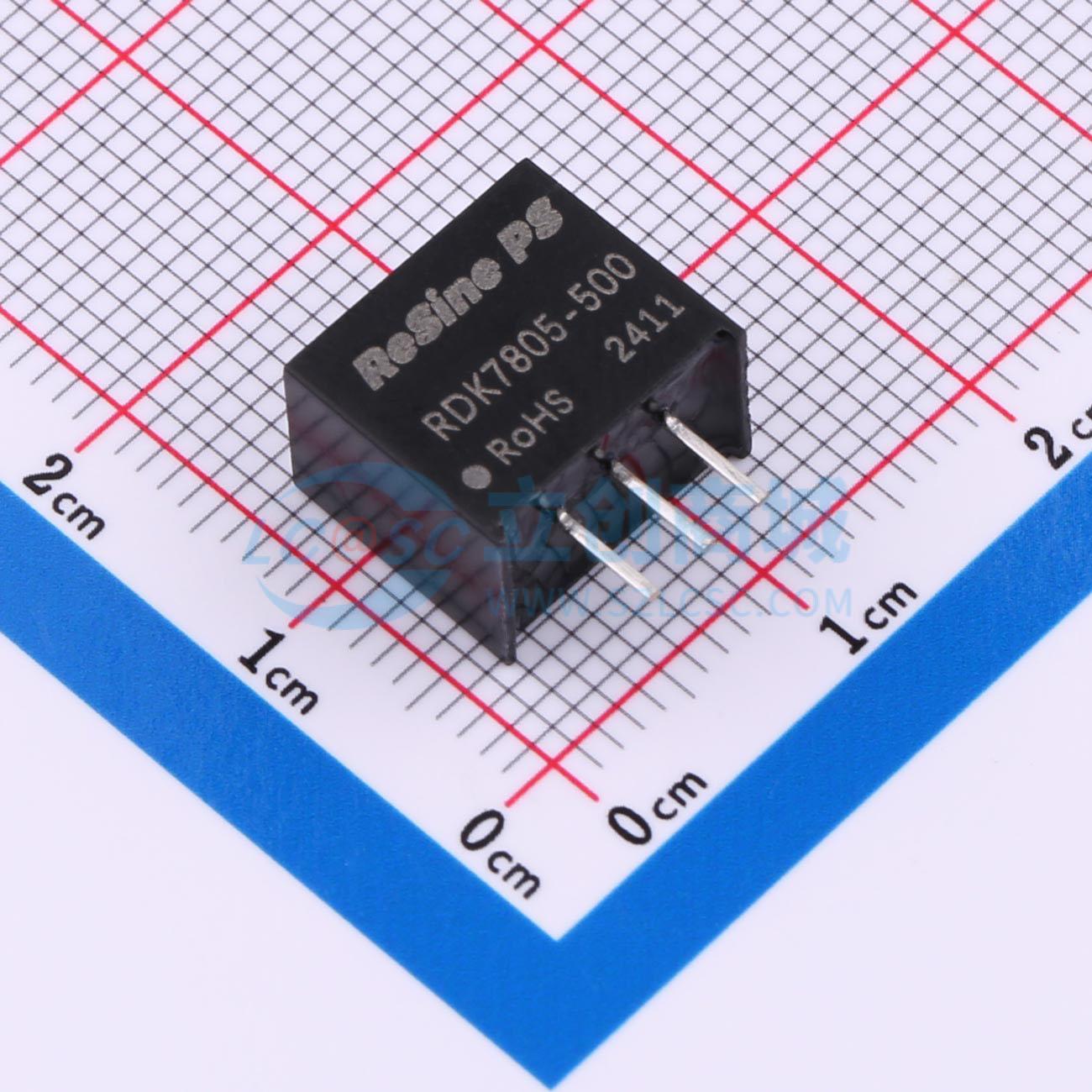

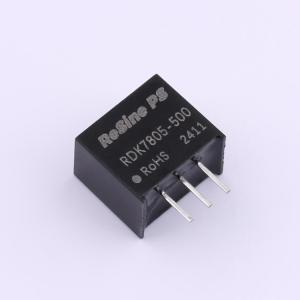

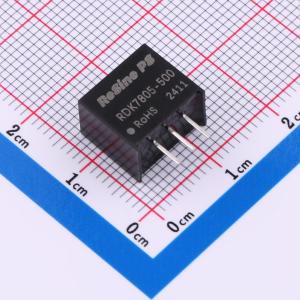

温馨提醒：图片仅供参考，商品以实物为准
RDK7805-500
6 - 30W宽电压输入非隔离稳压输出开关稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6 - 30W，宽电压输入，非隔离稳压输出 工作温度范围：-40℃ ~ 105℃ 效率高达95% 空载输入电流低至0.2 mA 输出短路保护；硬件引脚、电气参数兼容行业经典开关稳压器系列K7805-500R3电源。
- 品牌名称
- ReSine PS(瑞鑫)
- 商品型号
- RDK7805-500
- 商品编号
- C20883429
- 商品封装
- SIP,11.6x7.5mm
- 包装方式
- 管装
- 商品毛重
- 2.75625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | - | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 24V；12V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | ±5V | |
| 输出电压精度 | ±4% | |
| 输出电流(最大值) | 500mA；-300mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1.5mA；200uA | |
| 纹波噪声 | 20mVp-p | |
| 开关频率 | 550kHz | |
| 最大容性负载 | 680uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 11.6mm | |
| 宽度 | 7.5mm | |
| 高度 | 10.2mm | |
| 功能特性 | 短路保护；自动故障恢复 |
商品特性
- 6 - 30W，宽电压输入，非隔离稳压输出
- 工作温度范围：-40℃ ~ 105℃
- 效率高达95%
- 空载输入电流低至0.2 mA
- 输出短路保护
应用领域
- 工控
- 电力
- 仪表
