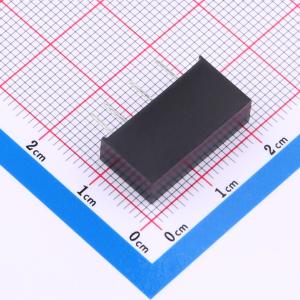

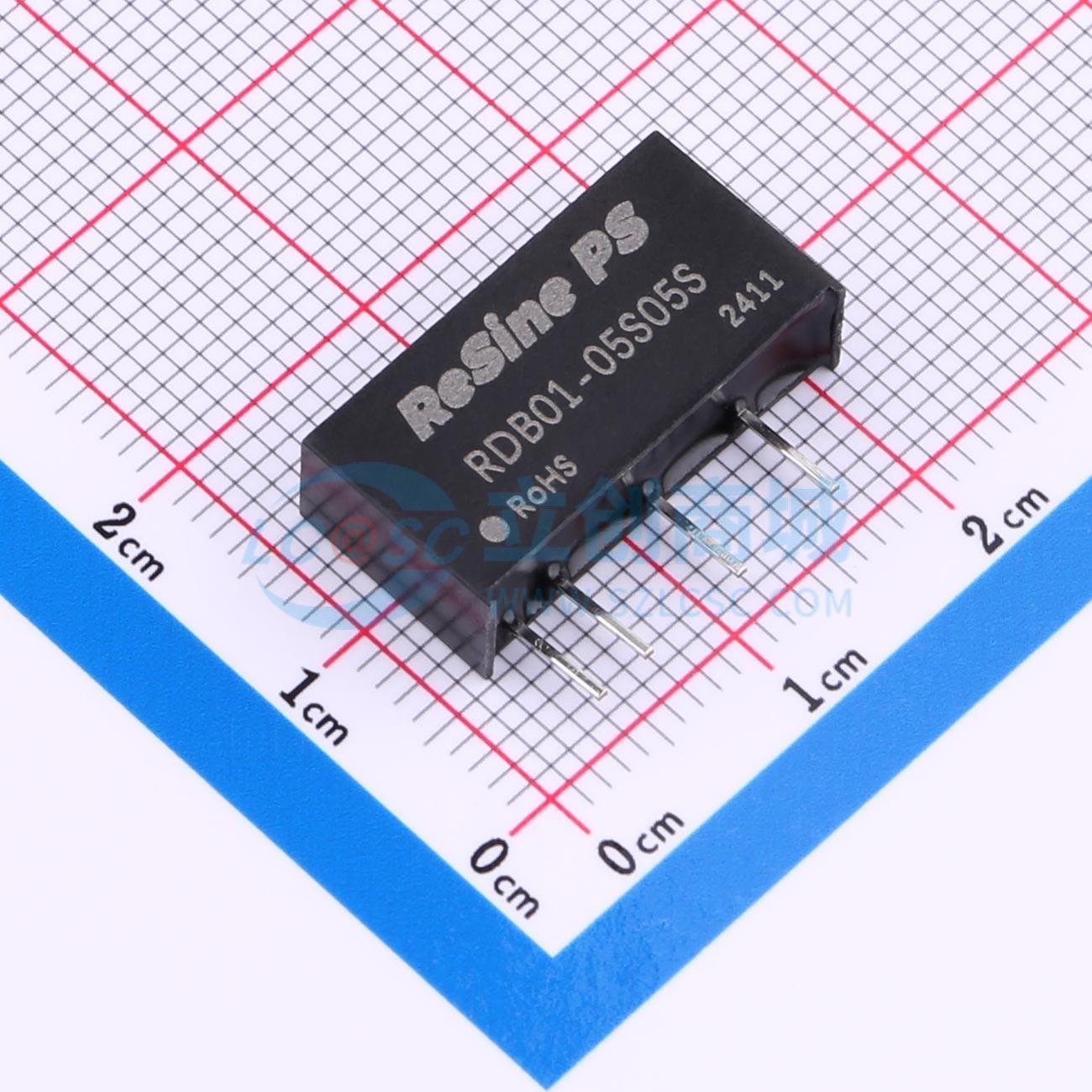

RDB01-05S05S
1W定电压输入隔离稳压输出电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：典型性能1W，定电压输入，隔离稳压输出。 工作温度范围：-40℃~+105℃。 效率高达75%。 隔离电压1500VDC。 温度特性好。 内部贴片化设计。应用：线路板上分布式电源系统中需要产生与输入电源隔离的电源应用场合。 输入电源的电压变化 ≤ ±5%
- 品牌名称
- ReSine PS(瑞鑫)
- 商品型号
- RDB01-05S05S
- 商品编号
- C20883416
- 商品封装
- SIP,19.6x6mm
- 包装方式
- 管装
- 商品毛重
- 3.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5V | |
| 转换效率 | 63% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 120kHz | |
| 纹波噪声 | 10mVp-p |
商品特性
- 1W，定电压输入，隔离稳压输出
- 工作温度范围: -40℃~+105℃
- 效率高达75%
- 隔离电压1500VDC
- 温度特性好
- 内部贴片化设计
- 国际标准引脚方式
应用领域
- 线路板上分布式电源系统中需要产生与输入电源隔离的电源应用场合
- 输入电源的电压变化 ≤±5%
- 输入输出之间要求隔离电压 ≤1500VDC
- 对输出电压稳定度和输出纹波噪声要求高
