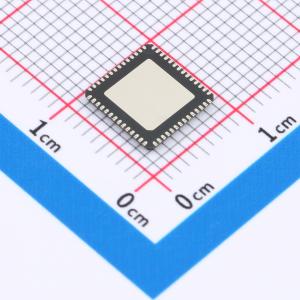

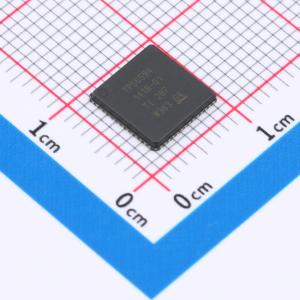

TPS6594141BRWERQ1
具有降压转换器和LDO的电源管理IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 器件提供四个灵活的多相可配置降压稳压器（每相的输出电流为3.5A），以及一个具有2A输出电流的额外降压稳压器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS6594141BRWERQ1
- 商品编号
- C20882929
- 商品封装
- VQFNP
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | EMI优化(抖频模式)；上电时序控制；工作状态指示；频率同步；过流保护 | |
| 接口 | I2C；SPI | |
| 输入电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 1.2V~3.3V；0.3V~3.34V；0.6V~3.3V | |
| 输出电流 | 0.5A；3.5A；0.3A；4A；2A | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS6594-Q1 是一款具有 5 个降压转换器和 4 个 LDO，适用于汽车安全相关应用的电源管理 IC (PMIC)。该器件提供四个灵活的多相可配置降压稳压器（每相的输出电流为 3.5A），以及一个具有 2A 输出电流的额外降压稳压器。
商品特性
- 符合汽车应用要求
- 符合AEC-Q100标准
- 专为功能安全应用开发
- 提供有助于ISO 26262系统设计符合ASIL-D的文档
- 提供有助于IEC 61508系统设计符合SIL-3的文档
- 系统功能符合ASIL-D
- 硬件完整性符合ASIL-D
- 具备输入电源电压监测和过压保护
- 所有输出电源轨具备欠压/过压监测和过流监测
- 配备具有可选触发/Q&A模式的看门狗
- 配备具有可选级别/PWM模式的两个错误信号监测(ESM)
- 具备带高温警告和热关断功能的温度监测
- 支持对内部配置寄存器和非易失性存储器 (NVM) 进行位完整性 (CRC) 错误检测
- 低功耗:典型关断电流为2μA；仅备用电源模式下典型值为7μA；低功耗待机模式下典型值为20μA
- 集成五个开关模式电源降压稳压器，输出电压范围0.3V 至 3.34V，电压阶跃支持5mV、10mV 或 20mV；输出电流配置为:一路4A，三路3.5A，一路2A
- 四个降压稳压器支持灵活多相功能，单轨输出电流最高可达14A
- 降压稳压器具备短路和过流保护，内置软启动可限制浪涌电流
- 开关频率支持2.2MHz/4.4MHz，可与外部时钟输入同步
- 集成三个带有可配置旁路模式的低压降 (LDO) 线性稳压器，线性稳压模式下输出电压范围0.6V 至 3.3V，电压阶跃为 50mV；旁路模式下输出电压范围1.7V 至 3.3V；单路输出电流500mA，具备短路和过流保护
- 集成一个低噪声低压降 (LDO) 线性稳压器，输出电压范围1.2V 至 3.3V，电压阶跃为25mV，输出电流300mA，具备短路和过流保护
- 非易失性存储器 (NVM) 支持可配置电源序列控制
- 支持可配置电源状态间的上电和断电序列；电源序列中可包含数字输出信号；支持数字输入信号触发电源序列转换；支持可配置的安全相关错误处理
- 集成32kHz 晶体振荡器，可输出缓冲式32kHz时钟
- 集成具有警报和定期唤醒机制的实时时钟 (RTC)
- 提供一个SPI 或两个I2C控制接口，第二个I2C接口专用于Q&A看门狗通信
- 提供封装选项:8mm × 8mm 56引脚VQFNP，引脚间距为0.5mm
应用领域
- 汽车信息娱乐系统
- 数字仪表组
- 导航系统
- 远程信息处理
- 车身电子装置
- 照明
- 高级驾驶辅助系统 (ADAS)
- 工业控制
- 自动化
