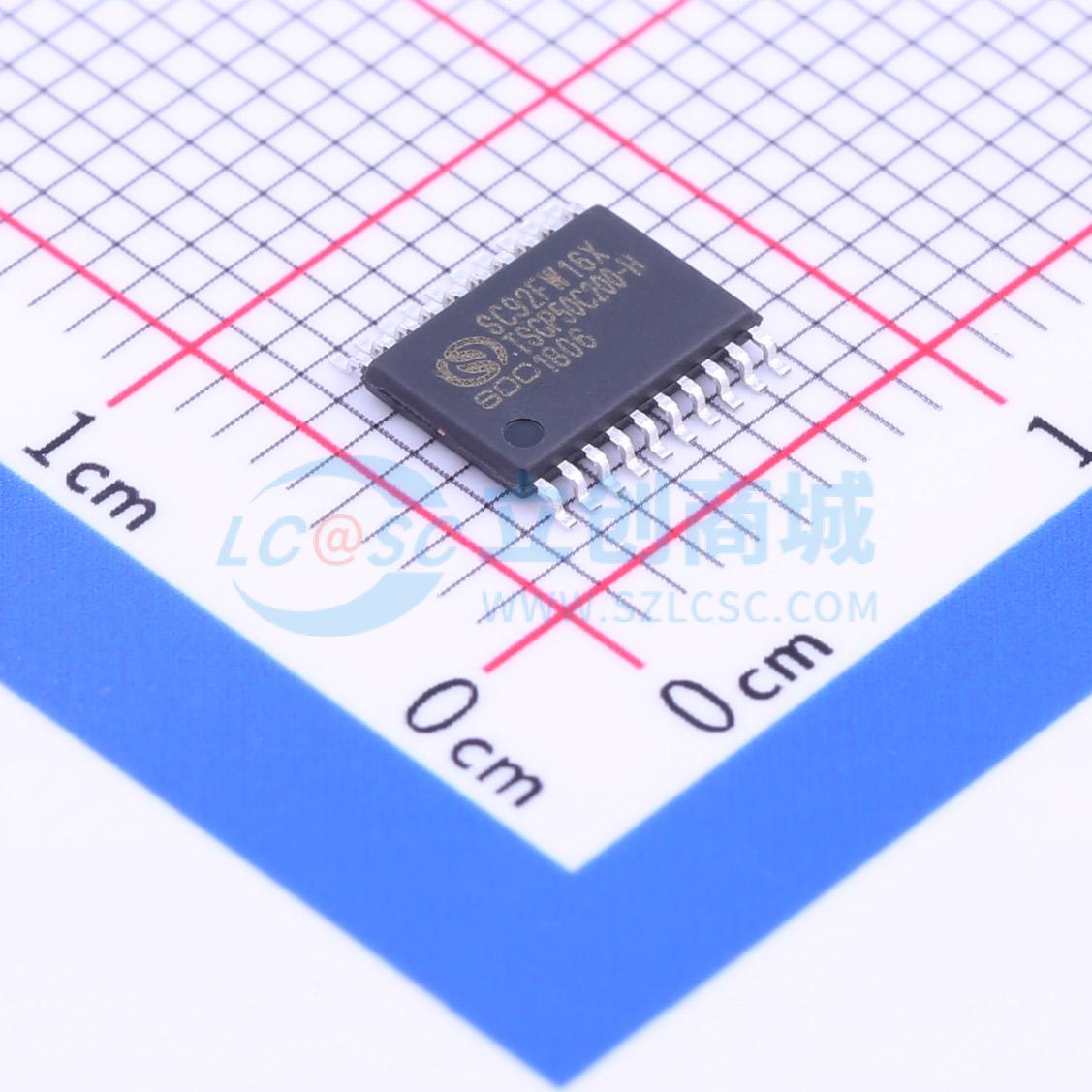

温馨提醒：图片仅供参考，商品以实物为准
SC92FW16X20U
SC92FW16X20U
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SOC(赛元)
- 商品型号
- SC92FW16X20U
- 商品编号
- C221424
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51系列 | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| ADC(位数) | 12bit | |
| PWM分辨率 | 12bit | |
| 工作电压 | 2.4V~5.5V | |
| 应用领域 | - |
商品概述
SC92FWXX系列是一增强型的1T 8051内核多路PWM工业级Flash微控制器，指令系统完全兼容传统8051产品系列，分别集成有40/24/16路12位PWM。SC92FWXX集成有32KB Flash ROM、2KB SRAM、128Byte EEPROM、最多46个GPI/O、16个IO可外部中断、3个16位定时器、17路12位高精度ADC、1个模拟比较器、40路12位PWM、IO驱动分级控制、1个16×16位硬件乘除法器、内部±1%高精度高频16/8/2.67MHz振荡器和±4%精度低频128K振荡器、可外接晶体振荡器、UART等通讯接口等资源。为提高可靠性及简化客户电路，SC92FWXX内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、低耗电WDT等高可靠电路。SC92FWXX具有非常优异的抗干扰性能，非常适合应用于LED控制和步进电机控制等需要多路PWM的应用领域。
商品特性
- 工作电压: 2.4V~5.5V
- 工作温度: -40~85℃
- 内核: 超快速的单字节指令1T 8051
- Flash ROM: 32KB Flash ROM（MOVC禁止寻址0000H~00FFH的256B）
- IAP: 可code option成0K、0.5K、1K或32K
- EEPROM：128 Byte，无需擦除，10万次写入，10年以上保存寿命
- SRAM：内部256Byte，外部1792Byte，PWM RAM 80Byte
- 系统时钟: 内建高频32MHz振荡器，IC工作的系统时钟可通过编程器选择设定为16MHz（2.9~5.5V）、8MHz、2.67MHz（2.4~5.5V），频率误差跨越(4.0V~5.5V)及(-20~85℃)应用环境不超过±1%
- 内置低频晶体振荡器电路，可外接32K振荡器，作为Base Timer时钟源，可唤醒STOP
- 内建低频128kHz LRC振荡器，可作为BT及WDT的时钟源，并唤醒STOP，频率误差跨越(4.0V~5.5V)及(-20~85℃)应用环境，经过寄存器修正后频率误差不超过±4%
- 低电压复位（LVR）: 复位电压有4级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option所选值
- Flash烧写和仿真: 2线JTAG烧写和仿真接口
- 中断（INT）: Timer0, Timer1, Timer2, INT0~2, ADC，PWM，UART，SSI，Base Timer，CMP共12个中断源，外部中断有3个中断向量，共16个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
- 数字外围: 最大46个双向可独立控制的I/O口，可独立设定上拉电阻，P0~P3L口源驱动能力分四级控制，全部IO具有大灌电流驱动能力（50mA），11位WDT，可选时钟分频比，3个标准80C51定时器Timer0、Timer1和Timer2，最多40路共用周期、单独可调占空比的12位PWM，1个独立UART通信口，1个UART/SPI/IIC三选一SSI通信口，集成16×16位硬件乘除法器
- 模拟外围: 内建基准的2.4V参考电压，ADC的参考电压有2种选择，分别是VDD以及内部2.4V，内部一路ADC可直接测量VDD电压，可设ADC转换完成中断，1个模拟比较器，四路输入一路参考电压输入，比较电压16级可选（VDD分压）
- 省电模式: IDLE Mode，可由任何中断唤醒；STOP Mode，可由INT0~2和BT唤醒
应用领域
- LED控制
- 步进电机控制
