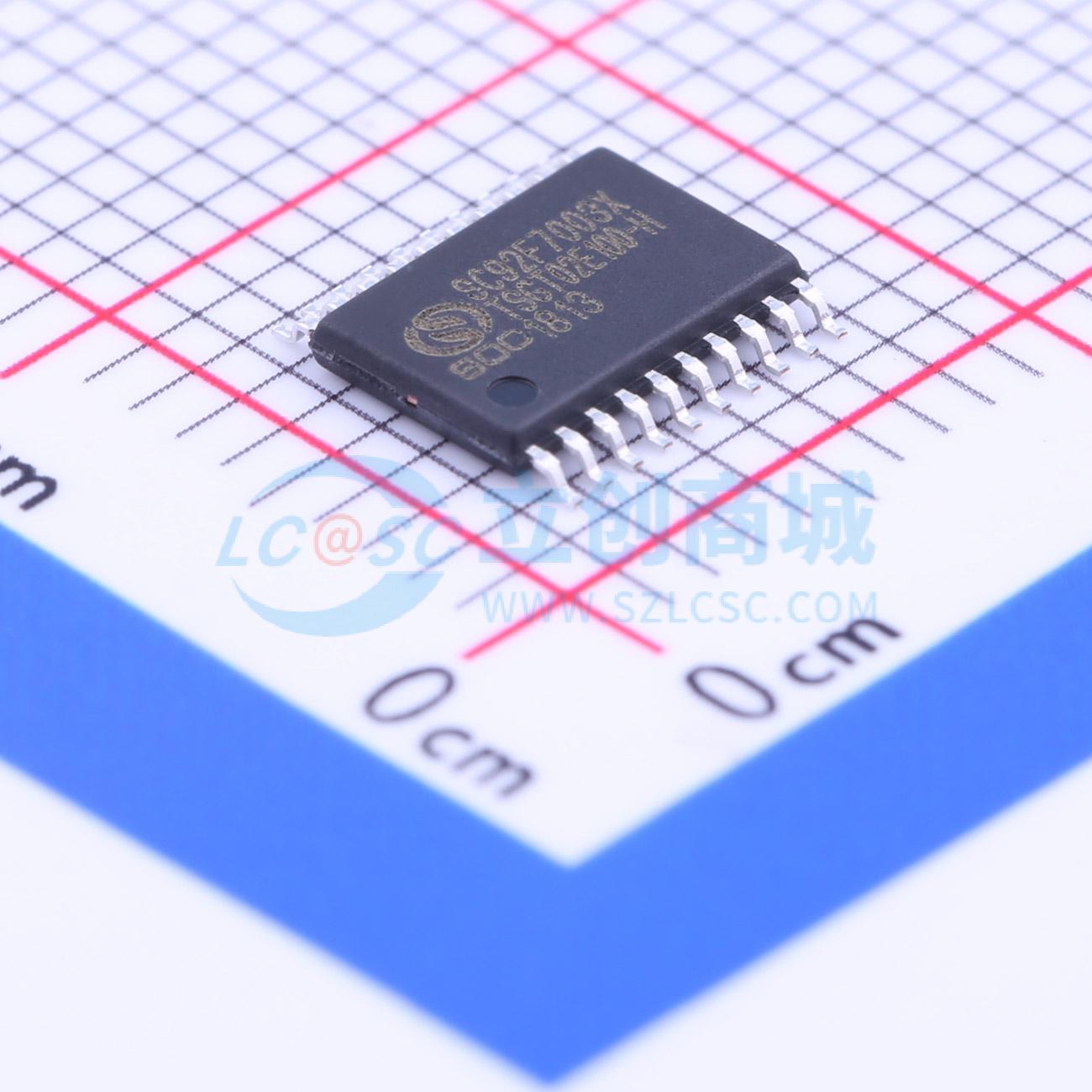

SC92F7003X20U

SC92F7003 系列是一颗增强型的1T 8051 内核工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。 SC92F7003 集成有8 Kbytes Flash ROM、512 bytes SRAM、128 bytes EEPROM、最多18 个 GP I/O、16 个IO 可外部中断、3 个16 位定时器、8 路12 位高精度ADC、7 路10 位PWM、内部1%高精度高频16/8/4/1.33MHz 振荡器和 ±4% 精度低频128kHz 振荡器、UART、SSI 通信接口等资源。为提高可靠性及简化客户电路，SC92F7003 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电路。SC92F7003 具有非常优异的抗干扰性能，非常适合应用于各种物联网控制、大小智能家电和智能家居、充电器、电源、航模、对讲机、无线通讯、游戏机等工业控制和消费应用领域。

• 工作电压：2.4V~5.5V
• 工作温度：-40~85℃
• 内核：高速1T 8051
• Flash ROM：8 Kbytes Flash ROM（MOVC 禁止寻址0000H~00FFH）可重复写入1 万次
• IAP：可code option 成0K、0.5K、1K 或8K
• EEPROM：独立的128 bytes，可重复写入10 万次，10 年以上保存寿命
• SRAM：内部256 bytes + 外部256 bytes
• 内建高频16MHz 振荡器（fHRC）作为系统时钟源时，fSYS 可通过编程器选择设定为16/8/4/1.33MHz，频率误差：跨越(2.9V~5.5V)及(-20~85℃)应用环境，不超过 ±1%
• 内置高频晶体振荡器电路，可外接2~16MHz 振荡器，作为系统时钟源时，fSYS 可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种
• IC 系统时钟（fSYS）对应的工作电压范围：>12MHz @2.9~5.5V ≤12MHz @2.4~5.5V
• 内建低频128kHz LRC 振荡器，可作为BaseTimer 的时钟源，并唤醒STOP，可作为WDT 的时钟源，频率误差：跨越(4.0~5.5V)及(-20~85℃)应用环境，频率误差不超过 ±4%
• 低电压复位（LVR），复位电压有4 级可选：分别是4.3V、3.7V、2.9V、2.3V，缺省值为用户烧写Code Option 所选值
• Flash 烧写接口：2 线烧写接口
• 中断（INT）：Timer0，Timer1，Timer2，INT0，INT1，INT2， ADC，PWM，UART，SSI，Base Timer 共11 个中断源，外部中断有3 个中断向量，共16 个中断口，全部可设上升沿、下降沿、双沿中断，两级中断优先级可设
• 数字外围：最大18 个双向可独立控制的 I/O 口，可独立设定上拉电阻，全部IO 具有大灌电流驱动能力（70mA），11 位WDT，可选时钟分频比，3 个标准80C51 定时器Timer0、Timer1 和Timer2，7 路共用周期、单独可调占空比的 10 位PWM ，其中PWM0~5 可分为三组输出互补带死区的PWM 波形，1 个独立UART 通信口（可切换IO 口），1 个UART/SPI/IIC 三选一通讯口SSI（可切换IO 口）
• 模拟外围：8 路12 位±2LSB ADC，内建基准的 2.4V 参考电压，ADC 的参考电压有2 种选择，分别是 VDD 以及内部2.4V，内部一路ADC 可直接测量VDD 电压，可设ADC 转换完成中断
• 省电模式：IDLE Mode，可由任何中断唤醒，STOP Mode，可由 INT0、1、2 和BaseTimer 唤醒

• 物联网控制
• 大小智能家电和智能家居
• 充电器
• 电源
• 对讲机
• 无线通讯
• 游戏机
