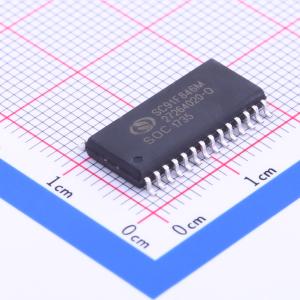

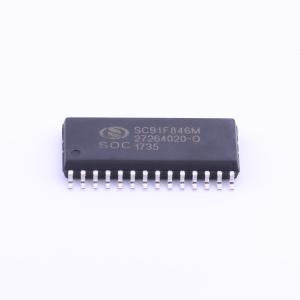

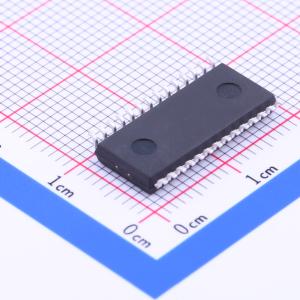

SC91F846M28U

SC91F846 是一颗内置sTouch 电容型触摸按键功能的加强型超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。SC91F846 内部集成15 路高性能触摸按键电路，可量产通过3V/10V 动态CS 测试。内置的其它资源还包括：16KB Flash ROM（内部256Byte 可作为EEPROM）、1KB SRAM、25 个GP I/O、2 个16 位定时器、1 路独立波特率UART、7 路12 位高精度ADC、5 路外部中断口（其中1/2/3 是双沿中断）、2 路8 位PWM，其中PWM0 可通过选择输出至2 个不同的IO、内部 1% 高精度16/8/4/1MHz 振荡器、内置32K振荡器、外部32K 实时时钟定时器等资源。 为提高可靠性及简化客户电路，SC91F846 内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电源电路。SC91F846 具有非常优异的抗干扰性能和抗EMI 能力，非常适合应用于大小智能家电、智能家居和消费类产品如：空调、洗衣机、微波炉、电磁炉、油烟机、消毒柜、电饭煲、电压力锅、面包机等智能家电、智能家居系统等应用领域。

• 工作电压: 2.7V~5.5V
• 工作温度: -40~85℃
• 封装: SOP28
• 内核: 超快速的 1T 8051
• 存储器: 16KB Flash ROM（MOVC 禁止寻址 0000H~00FFH）, 其中包含256B 可IAP，1KB SRAM
• IC 工作的系统时钟，可通过编程器选择设定为 16/8/4/1MHz
• 频率误差: 跨越 (4.5~5.5V) 及 (-20℃~85℃) 应用环境，不超过 ±1%
• 低电压复位（LVR）:
  • 复位电压有4 级可选：分别是: 3.65V、3.50V、2.95V、2.75V
  • 缺省值为用户烧写Code Option 所选值
• Flash 烧写: 4 线串口烧写接口
• TIMER0、TIMER1、INT1~5、ADC、PWM、UART、TKS、X32K 共12 个中断源。INT4/5 仅为下降沿触发。INT1/2/3 可设为上升沿、下降沿、双沿中断
• 两级中断优先级可设
• 15 路Touch Key 电路
• 25 个GP I/O，4 种模式可设，P1/2/5 有大灌电流能力
• 16 位WDT，可选时钟分频比
• 2 个标准 80C51 16 位定时器TIMER0 及 TIMER1
• 2 路共用周期、单独可调占空比的 8 位PWM，PWM0 可切换输出至两个不同的IO 口
• 1 路自带波特率发生器的UART
• 1 路源于内部或外部32K 振荡的 Base Timer，用于定时唤醒功能以节省耗电
• 内建基准的 2.4V 参考电压
• ADC 的参考电压有2 种选择，分别是 VDD 和 内部2.4V
• AIN1~AIN7 可由外部输入
• STOP MODE， 可由 INT1~5、外部/内部32K 振荡器、外部RSTN 唤醒 STOP MODE

• 大小智能家电
• 智能家居
• 消费类产品
