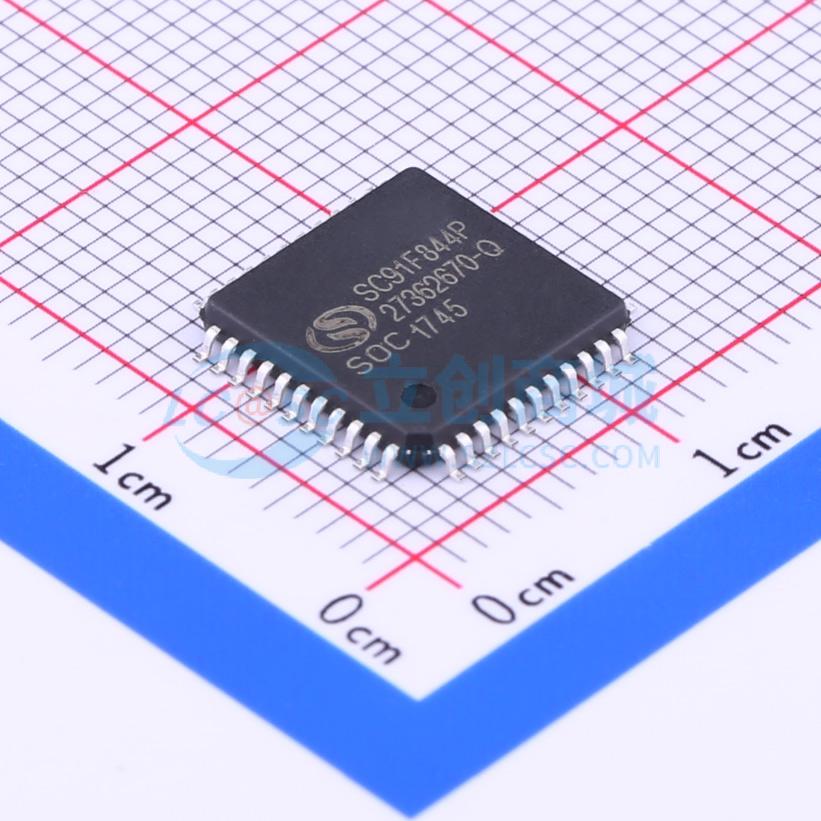

温馨提醒：图片仅供参考，商品以实物为准

SC91F844P44R

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SOC(赛元)
商品型号: SC91F844P44R
商品编号: C221382
商品封装: LQFP-44(10x10)
包装方式: 托盘
商品毛重: 1.181克(g)

商品参数

商品概述

SC91F844是一颗内置Ftouch电容型触摸按键功能的加强型超快速1T 8051工业级Flash微控制器，指令系统完全兼容传统8051产品系列。内部集成16路高性能触摸按键电路，其它资源还包括：16KB FlashROM（内部256Byte可作为EEPROM）、512B SRAM、41个GP I/O、除P5外的所有IO可作为软件LCD的COM或SEG、2个16位定时器、1路独立波特率UART、8路12位高精度ADC、7路外部中断口（其中1/2/3是双沿中断）、2路8位PWM可输出至4个IO、内部1%高精度16/8MHz振荡器、内置32k振荡器、外部32k实时时钟定时器等资源。为提高可靠性及简化电路，内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、VDD电压内部检测电路、WDT等高可靠电源电路。具有非常优异的抗干扰性能和抗EMI能力，适合应用于智能家电、智能家居和消费类产品。

商品特性

工作电压: 2.4V~5.5V
工作温度: -40~85℃
封装: LQFP44
内核: 超快速的 1T 8051
存储器: 16KB Flash ROM（MOVC 禁止寻址 0000H~00FFH）, 其中包含256B 可IAP512B SRAM
系统时钟: 内建 16MHz 振荡器，IC 工作的系统时钟,可通过编程器选择设定为16/8MHz，频率误差: 跨越 (4.5~5.5V) 及 (-20℃~85℃) 应用环境，不超过 ±1%
低电压复位（LVR）: 复位电压有4 级可选：分别是: 3.65V、3.50V、2.75V、2.60V，缺省值为用户烧写Code Option 所选值
Flash 烧写: 4 线串口烧写接口
中断（INT）: TIMER0、TIMER1、INT0~6、ADC、PWM、UART、TKS、X32K 共 14 个中断源，INT0/4/5/6 仅为下降沿触发，INT1/2/3 可设为上升沿、下降沿、双沿中断，两级中断优先级可设
数字外围: 16 路Touch Key 电路，41 个GP I/O，4 种模式可设，P1/2/4/5 有大灌电流能力，16 位WDT，可选时钟分频比，2 个标准 80C51 16 位定时器TIMER0 及 TIMER1，2 路共用周期、单独可调占空比的 8 位PWM，可分别切换输出至两个不同的IO 口，1 路自带波特率发生器的UART，1 路源于内部或外部32k 振荡的 Base Timer，用于定时唤醒功能以节省耗电，LCD 功能，除P5 外的所有IO 可以输出1/2VDD、1/3VDD、2/3VDD 电压，用作LCD的COM 或SEG 输出
模拟外围: 8 路12 位ADC，内建基准的 2.4V 参考电压，ADC 的参考电压有2 种选择，分别是 VDD 和内部2.4V，AIN0 内部可接到1/3VDD，配合内部2.4V 参考电压用于测量VDD 电压，AIN1~AIN7 可由外部输入
省电模式: STOP MODE，可由 INT0~6、外部/内部32k 振荡器、外部RSTN 唤醒 STOP MODE

应用领域

智能家电
智能家居
消费类产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	16KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	41
	ADC(位数)	12bit
	工作电压	2.4V~5.5V
