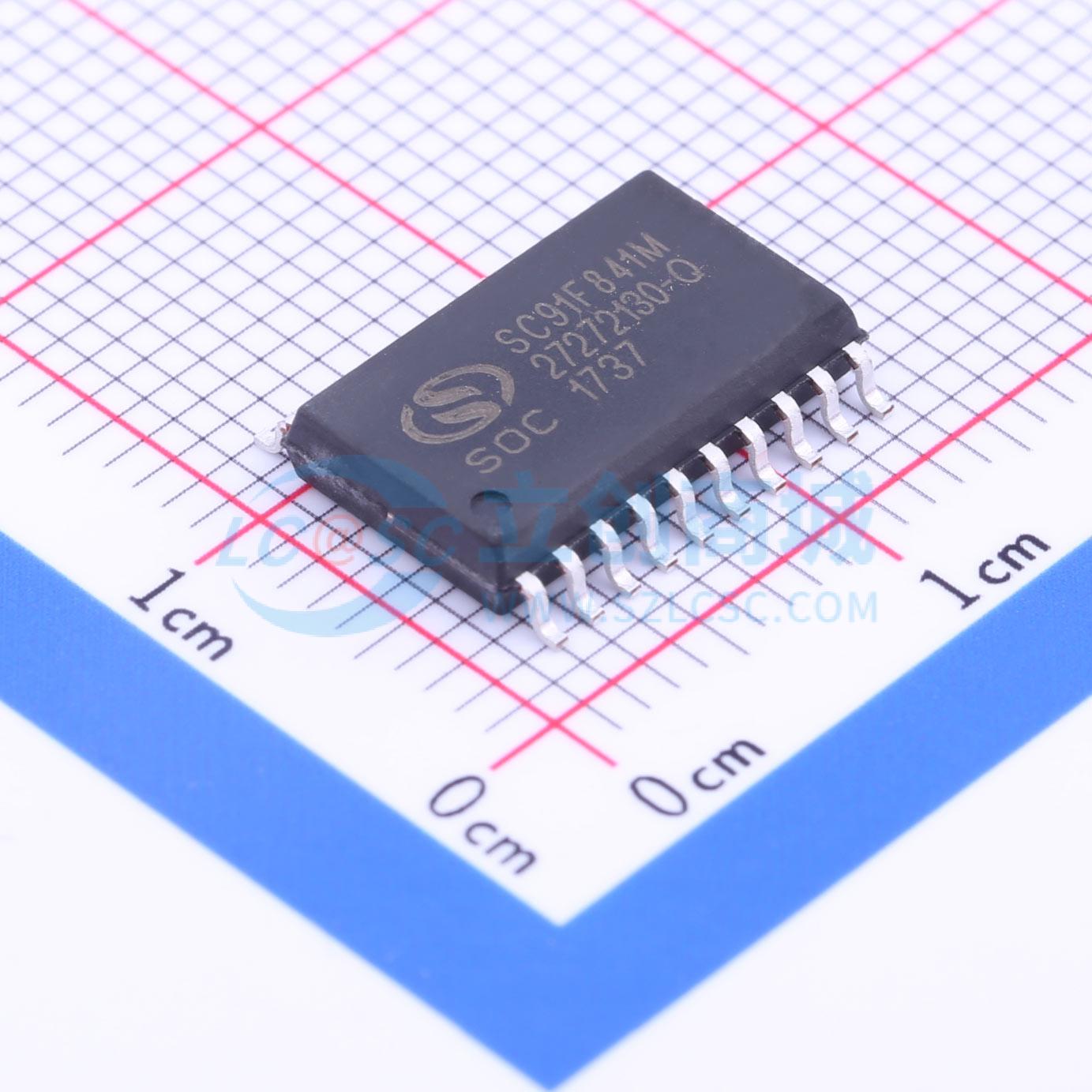

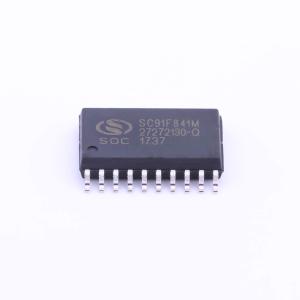

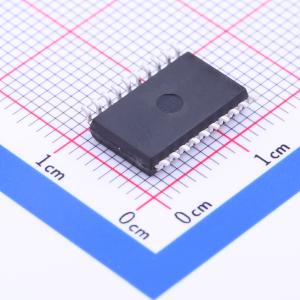

温馨提醒：图片仅供参考，商品以实物为准

SC91F841M20U

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 20PIN，16K FLASH ROM（带256B EEPROM），1KB SRAM，12个Touch Key，2个16位Timer，5路12位ADC，2路8位PWM，硬件UART，跳频技术，触摸库.
品牌名称: SOC(赛元)
商品型号: SC91F841M20U
商品编号: C221380
商品封装: SOP-20-300mil
包装方式: 管装
商品毛重: 0.917克(g)

商品参数

商品概述

SC91F841 是一颗内置sTouch 电容型触摸按键功能的加强型超快速1T 8051 工业级Flash 微控制器，指令系统完全兼容传统8051 产品系列。内部集成12 路高性能触摸按键电路，可量产通过3V/10V 动态CS 测试。内置的其它资源还包括：16KB Flash ROM（内部256Byte 可作为EEPROM）、1KB SRAM、17 个GP I/O、2 个16 位定时器、1 路独立波特率UART、5 路12 位高精度ADC、3 路双沿外部中断口、2 路8 位PWM，其中PWM0 可通过选择输出至2 个不同的IO、内部 1% 高精度16/8/4/1MHz 振荡器、内置32K 振荡器等资源。为提高可靠性及简化客户电路，内部也集成有4 级可选电压LVR、2.4V 基准ADC 参考电压、WDT 等高可靠电源电路。具有非常优异的抗干扰性能和抗EMI 能力，非常适合应用于大小智能家电、智能家居和消费类产品。

商品特性

工作电压: 2.7V~5.5V
工作温度: -40~85℃
封装: SOP20
内核: 超快速的 1T 8051
存储器: 16KB Flash ROM (MOVC prohibits addressing 0000H~00FFH), including 256B IAP1KB SRAM
系统时钟: 内建 16MHz 振荡器 • IC 工作的系统时钟,可通过编程器选择设定为 16/8/4/1MHz • 频率误差: 跨越 (4.5~5.5V) 及 (-20℃~85℃) 应用环境，不超过 ±1%
低电压复位（LVR）: • 复位电压有 4 级可选：分别是: 3.65V、3.50V、2.95V、2.75V • 缺省值为用户烧写 Code Option 所选值
Flash 烧写: 4 线串口烧写接口
中断（INT）: TIMER0、TIMER1、INT1~3、ADC、PWM、UART、TKS、X32K 共 10 个中断源 • INT1/2/3 可设为上升沿、下降沿、双沿中断 • 两级中断优先级可设
数字外围: 12 路 Touch Key 电路 17 个 GP I/O，4 种模式可设，P1/2 有大灌电流能力 16 位 WDT，可选时钟分频比 2 个标准 80C51 16 位定时器 TIMER0 及 TIMER1 · 2 路共用周期、单独可调占空比的 8 位 PWM，PWM0 可切换输出至两个不同的 IO 口 • 1 路自带波特率发生器的 UART 1 路源于内部 32K 振荡的 Base Timer，用于定时唤醒功能以节省耗电
模拟外围: 5 路 12 位 ADC 1) 内建基准的 2.4V 参考电压 2) ADC 的参考电压有 2 种选择，分别是 VDD 和内部 2.4V 3) AIN1~AIN4、AIN7 可由外部输入
省电模式: STOP MODE，可由 INT1~3、内部 32K 振荡器、外部 RSTN 唤醒 STOP MODE

应用领域

大小智能家电
智能家居
消费类产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	16KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	17
	ADC(位数)	12bit
	工作电压	2.4V~5.5V
