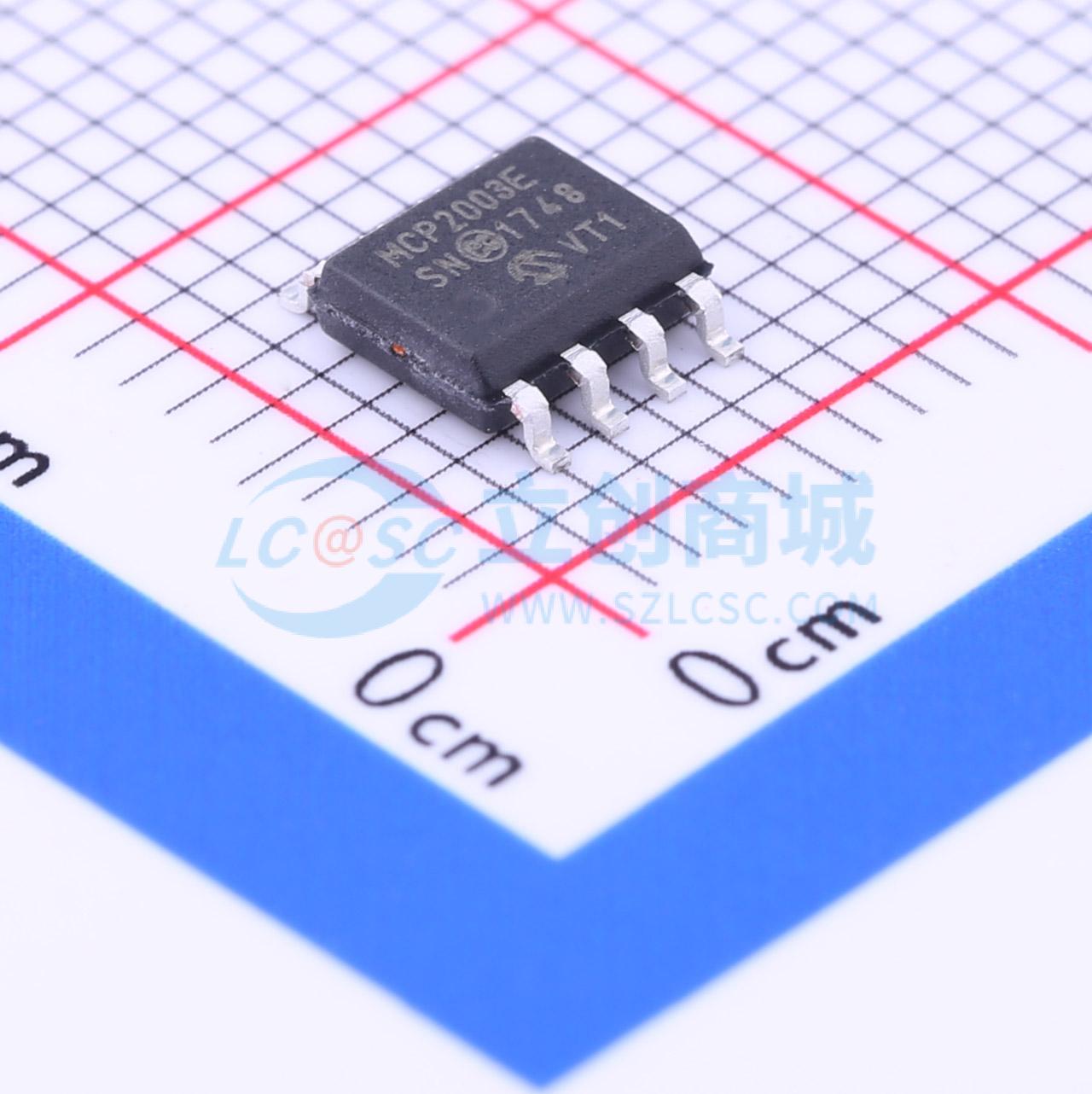

MCP2003-E/SN
MCP2003/4/3A/4A LIN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供双向、半双工通信，物理接口到汽车和工业系统，符合LIN总线规范1.3, 2.0和2.1版本。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP2003-E/SN
- 商品编号
- C220607
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LIN收发器 | |
| 类型 | 收发器 | |
| 通讯模式 | 半双工 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~27V | |
| 数据速率 | - | |
| 接收器滞后 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
该器件为汽车和工业LIN系统提供双向半双工通信物理接口，以满足LIN总线规范2.1版和SAE J2602标准。该器件通过内部电路实现短路和过温保护。该器件专为汽车工作环境设计，能承受所有规定的瞬态条件，同时满足所有严格的静态电流要求。
商品特性
- MCP2003/2003A和MCP2004/2004A符合本地互连网络（LIN）总线规范1.3、2.0和2.1版，且符合SAE J2602标准
- 通过LIN总线兼容输出驱动器支持高达20 Kbaud的波特率
- 具备43V负载突降保护
- 极低/高电磁抗扰度（EMI）满足严格的原始设备制造商（OEM）要求
- 极高的静电放电（ESD）抗扰度：VBB端>20 kV（IEC 61000 - 4 - 2），LBUS端>14 kV（IEC 61000 - 4 - 2）
- 对射频干扰具有极高的抗扰度，满足严格的OEM要求
- 宽电源电压范围，6.0V - 27.0V连续供电
- 扩展温度范围：-40℃至+125℃
- 与P|C(B) MCU EUSART和标准USART接口
- LIN总线引脚：内置上拉电阻和二极管，具备电池短路保护、接地丢失保护和大电流驱动能力
- 自动热关断功能
- 低功耗模式：接收器监测总线，发射器关闭（≈5 µA）
