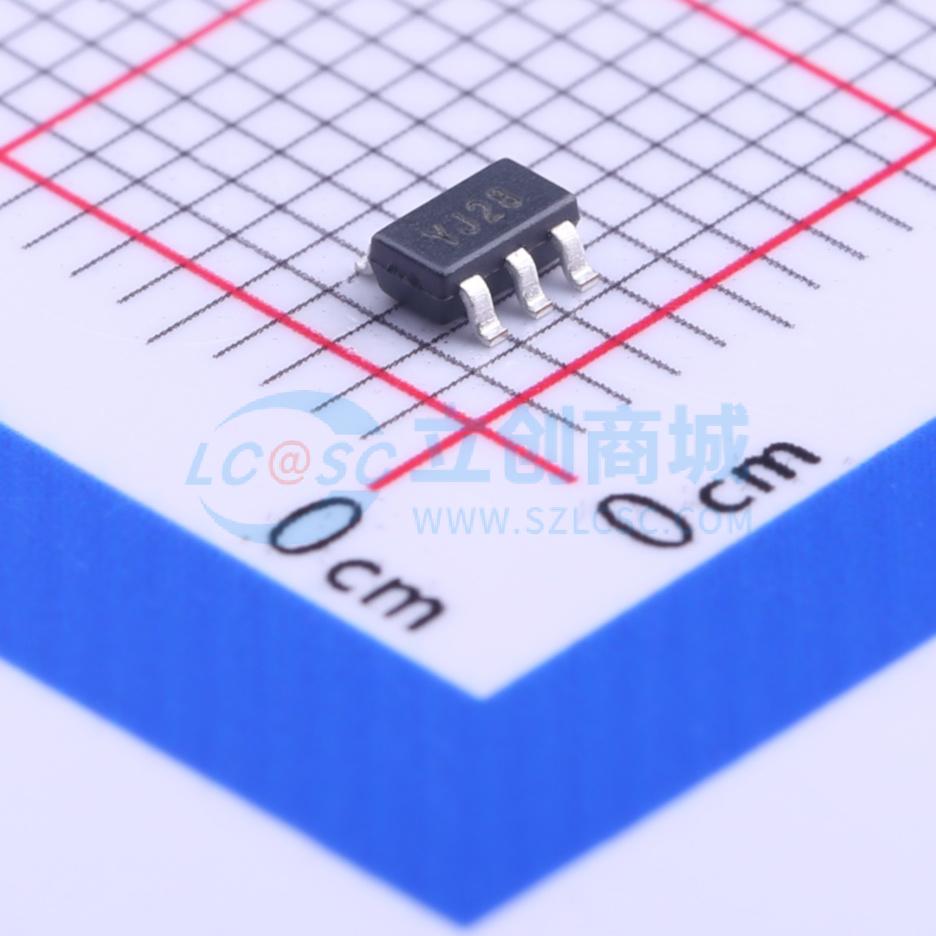

温馨提醒：图片仅供参考，商品以实物为准

SGM2019-2.8YN5G/TR

输入5.5V 输出2.8V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品为低功耗、低噪声、低压差CMOS线性稳压器，工作输入电压范围为2.5V至5.5V，适合低电压、低功耗应用。低接地电流使其适用于电池供电的电源系统。超低压差电压可延长便携式电子设备的电池寿命。超低输出噪声（30μVRMS）和高电源抑制比（PSRR），适合需要安静电压源的系统，如射频应用。连接到设备BP引脚的外部噪声旁路电容可进一步降低噪声水平。输出电压预设范围为1.2V至5.0V。其他功能包括10nA逻辑控制关断模式、折返式电流限制和热关断保护。提供绿色SOT-23-5和SC70-5封装，工作环境温度范围为-40°C至 + 85°C。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2019-2.8YN5G/TR
商品编号: C192171
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

SGM2019系列是低功耗、低噪声、低压差CMOS线性稳压器，输入电压范围为2.5V至5.5V，是低电压、低功耗应用的理想选择。低接地电流特性使其适用于电池供电的电源系统。SGM2019系列还具备超低压差，可延长便携式电子设备的电池使用寿命。对于需要稳定电压源的系统，如射频应用，SGM2019系列的超低输出噪声（30μV_RMS）和高电源抑制比（PSRR）可带来显著优势。在器件的BP引脚连接外部噪声旁路电容，可进一步降低噪声水平。输出电压预设范围为1.2V至5.0V。其他特性包括10nA逻辑控制关断模式、折返式限流和热关断保护。 SGM2019提供绿色SOT - 23 - 5和SC70 - 5封装，工作环境温度范围为-40°C至+85°C。

商品特性

低输出噪声
低压差电压
热过载保护
输出电流限制
高电源抑制比（1kHz时为74dB）
10nA逻辑控制关断
多种输出电压版本可选：固定输出电压为1.2V、1.5V、1.8V、2.5V、2.6V、2.8V、2.85V、3.0V和3.3V
输出电压可在1.2V至5.0V范围内调节
工作温度范围为-40°C至+85°C
提供绿色SC70 - 5和SOT - 23 - 5封装

应用领域

移动电话
无绳电话
PCMCIA卡
调制解调器
MP3播放器
手持仪器
掌上电脑
电子记事本
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	74dB@(1kHz)
	压差	400mV@(300mA)

	属性	参数值
	静态电流(Iq)	100uA
	噪声	30uVrms
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
