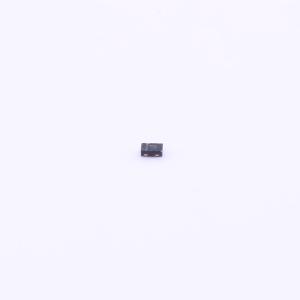

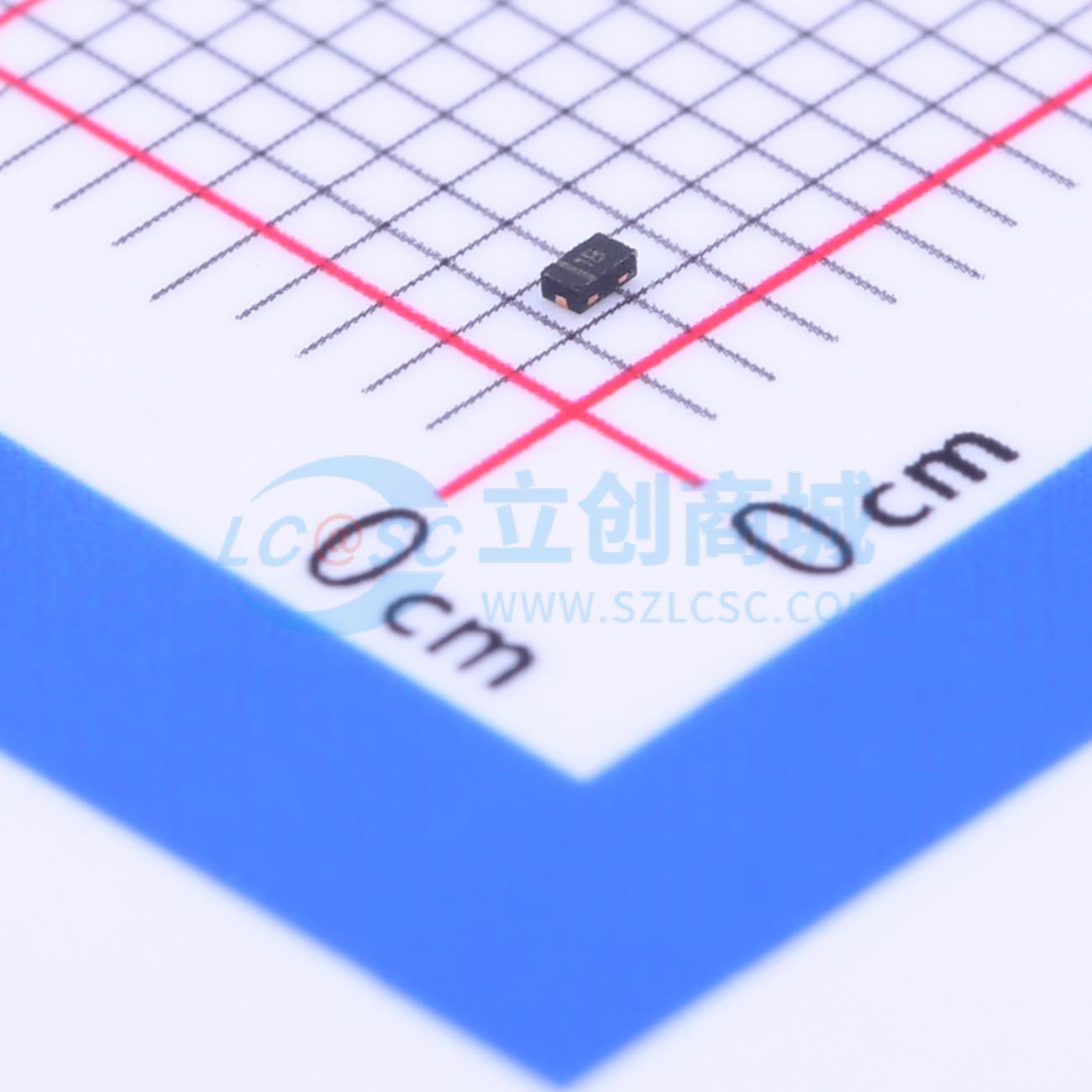

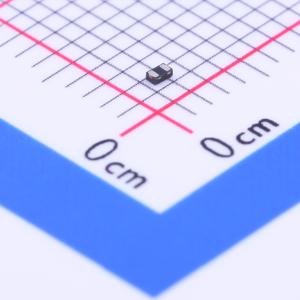

温馨提醒：图片仅供参考，商品以实物为准

VCUT0714A-HD1-GS08

双向ESD 7V 14V截止峰值脉冲电流：5A@8/20us 2A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VCUT0714A-HD1是一款双向但不对称（BiAs）的静电放电（ESD）保护器件，可将正、负过压瞬变钳位到地。VCUT0714A-HD1连接在信号或数据线与地之间，在-7 V至+14 V或-14 V至+7 V的指定工作范围内提供高隔离度（低漏电流、小电容）。由于采用了超小型LLP1006-2L封装，引脚短且封装尺寸小，线路电感非常低，因此能够以最小的过冲或下冲对静电放电等快速瞬变进行钳位。
品牌名称: VISHAY(威世)
商品型号: VCUT0714A-HD1-GS08
商品编号: C192172
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	7V；14V
	钳位电压	30V；17V
	峰值脉冲电流(Ipp)	5A@8/20us；2A@8/20us
	峰值脉冲功率(Ppp)	63W@8/20us；54W@8/20us
	击穿电压	7.3V；14.5V

商品概述

VCUT0714A-HD1是一款双向但不对称（BiAs）的ESD保护器件，可将正、负过压瞬态钳位到地。VCUT0714A-HD1连接在信号或数据线与地之间，在-7 V至+14 V或-14 V至+7 V的指定工作范围内具有高隔离性（低漏电流、小电容）。由于采用了小型LLP1006-2L封装，引脚短且封装尺寸小，线路电感非常低，因此能够以最小的过冲或下冲对ESD冲击等快速瞬态进行钳位。

商品特性

超紧凑型LLP1006-2L封装
封装高度低，< 0.4 mm
单线路ESD保护
工作范围：-7 V至+14 V或-14 V至+7 V
漏电流低，< 0.1 μA
负载电容低，典型CD = 8 pF
符合IEC 61000-4-2的ESD抗扰度
- ± 25 kV接触放电
- ± 30 kV空气放电
e4 - 贵金属（如Ag、Au、NiPd、NiPdAu）（无Sn）
e3 - Sn
引线框架外露侧壁镀锡。
可通过标准视觉检测（AOI = 自动外观检测）检查焊接情况。
无需X射线检测
材料分类：有关合规性定义，请见www.vishay.com/doc?99912

数据手册PDF

放大查看下载PDF

	属性	参数值
	反向电流(Ir)	100nA；100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	8pF
