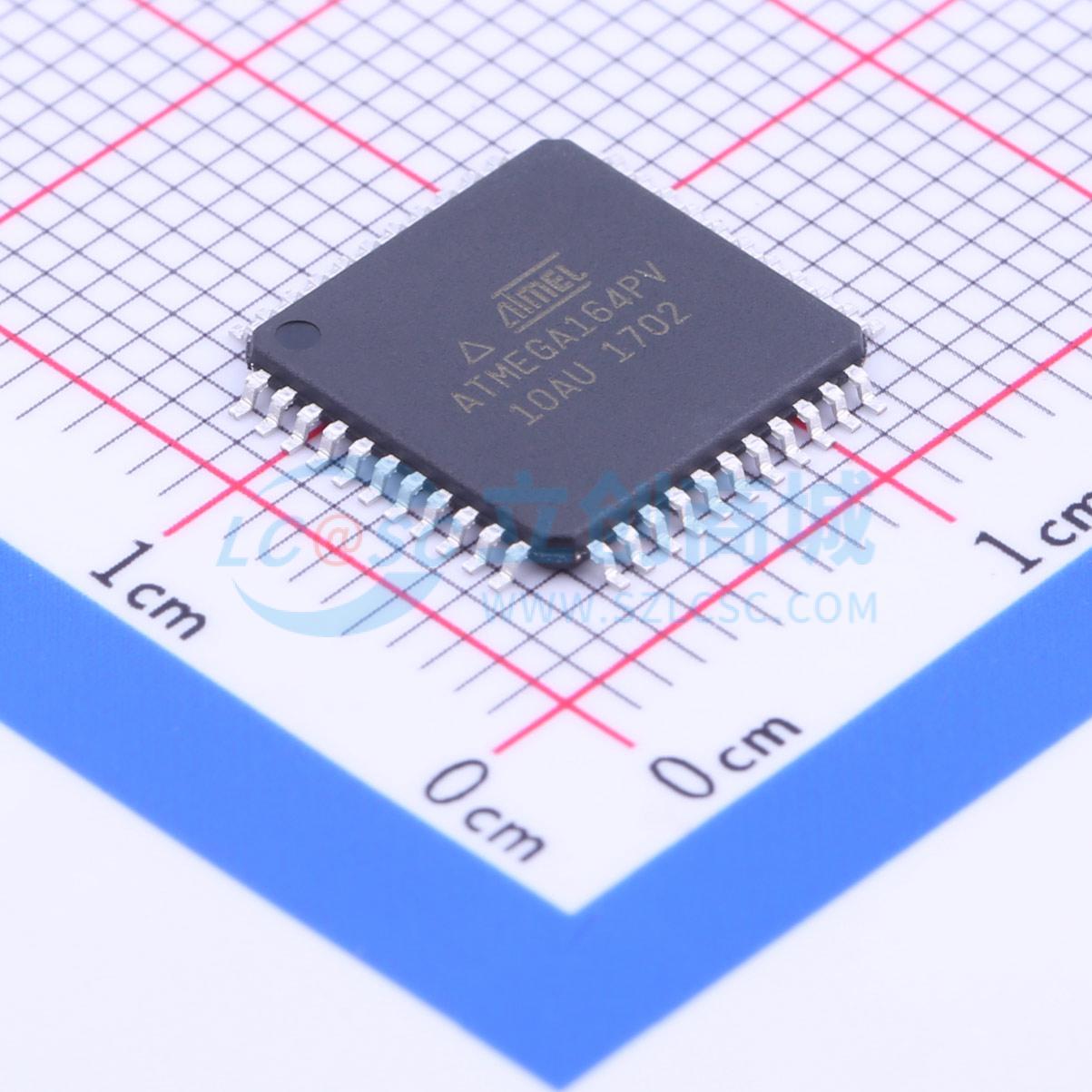

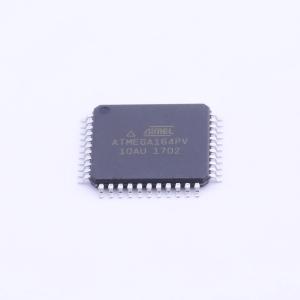

ATMEGA164PV-10AU

描述: AVR 微控制器 IC series 8-位 10MHz 16KB（8K x 16）闪存
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA164PV-10AU
商品编号: C219966
商品封装: TQFP-44(10x10)
包装方式: 托盘
商品毛重: 1.4克(g)

商品参数

商品概述

Atmel ATmega164P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATmega164P实现了接近每MHz 1MIPS的吞吐量。这使系统设计者能够优化设备的功耗与处理速度之间的平衡。

Atmel AVR 核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现的吞吐量比传统的CISC微控制器快十倍。

ATmega164P 提供以下功能：16K字节的具有读写同时进行能力的系统内可编程闪存、512字节EEPROM、1K字节SRAM、32条通用I/O线、32个通用工作寄存器、实时时钟（RTC）、三个带有比较模式和PWM功能的灵活定时器/计数器、两个串行可编程USART、一个面向字节的两线串行接口（I2C）、一个带有可选差分输入级和可编程增益的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也可用于访问片上调试系统）以及六种软件可选的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续运作。掉电模式保存寄存器内容但冻结振荡器，禁用所有其他芯片功能直到下一次中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分休眠时保持定时基准。在ADC降噪模式下，CPU和所有I/O模块停止运行，除了异步定时器和ADC，以减少ADC转换期间的开关噪声。在待机模式下，晶振/谐振器振荡器运行而设备的其余部分处于休眠状态。这允许非常快速启动的同时降低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。

Atmel提供了QTouch 库，用于将电容式触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供稳健的感应，并包括完全去抖动的触摸键报告及相邻键抑制（AKS）技术，确保按键事件的明确检测。易于使用的QTouch套件工具链让您能够探索、开发并调试自己的触摸应用。

该设备采用Atmel的高密度非易失性存储技术制造。片上ISP Flash允许程序存储器通过SPI串行接口、传统非易失性存储器编程器或运行于AVR核心上的片上引导程序进行系统内的重新编程。引导程序可以使用任何接口下载应用程序到应用程序闪存中。当应用程序闪存部分更新时，引导闪存部分中的软件将继续运行，从而实现真正的读写同时操作。通过将8位RISC CPU与系统内自编程闪存集成在同一芯片上，Atmel ATmega164P成为一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega164P 得到了一整套程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

商品特性

高性能、低功耗的Atmel AVR 8位微控制器系列

先进的RISC架构
131条强大指令
大多数单时钟周期执行
32x8通用工作寄存器
完全静态操作
最高20MHz时达到20 MIPS吞吐量
片上2周期乘法器

高耐久非易失性存储器段

16K字节的在系统自编程Flash程序存储器
512字节EEPROM
1K字节内部SRAM
写/擦除次数：Flash 10,000次/EEPROM 100,000次
数据保持时间：85℃下20年/25℃下100年
可选引导代码段，带有独立锁定位
通过片上引导程序进行在系统编程
真正的读写同时操作
用于软件安全的编程锁

支持电容触摸按钮、滑块和滚轮的Atmel QTouch库QTouch和QMatrix采集

最多64个感应通道

JTAG（符合IEEE std. 1149.1）接口

根据JTAG标准的边界扫描功能
广泛的片上调试支持
通过JTAG接口对Flash、EEPROM、熔丝位和锁定位进行编程

外设特性

两个带独立预分频器和比较模式的8位定时器/计数器
一个带独立预分频器、比较模式和捕获模式的16位定时器/计数器
带独立振荡器的实时时钟
六个PwM通道
8通道10位ADC
差分模式，可选择增益1x、10x或200x
一个字节导向的2线串行接口（兼容Philips I2C）
两个可编程串行USART
一个主/从SPI串行接口
带独立片上振荡器的可编程看门狗定时器
片上模拟比较器
引脚变化中断和唤醒

特殊微控制器特性

上电复位和可编程掉电检测
内部校准RC振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC降噪、省电、掉电、待机和扩展待机

I/O和封装

32个可编程I/O引脚
40引脚PDIP
44引脚TQFP
44焊盘VQFN/QFN

工作电压

ATmega164PV：1.8 - 5.5V
ATmega164P：2.7 - 5.5V

速度等级

ATmega164PV：0 - 4MHz @ 1.8V - 5.5V，0 - 10MHz @ 2.7V - 5.5V
ATmega164P：0 - 10MHz @ 2.7V - 5.5V，0 - 20MHz @ 4.5 - 5.5V

功耗（1MHz，1.8V，25℃）

活动模式：0.4mA
掉电模式：0.1μA
省电模式：0.6μA（包括32kHz RTC）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	10MHz
	CPU位数	8 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	32
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
