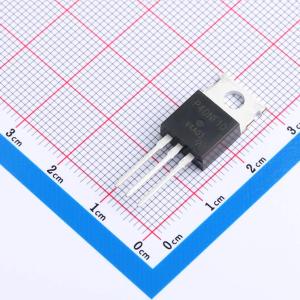

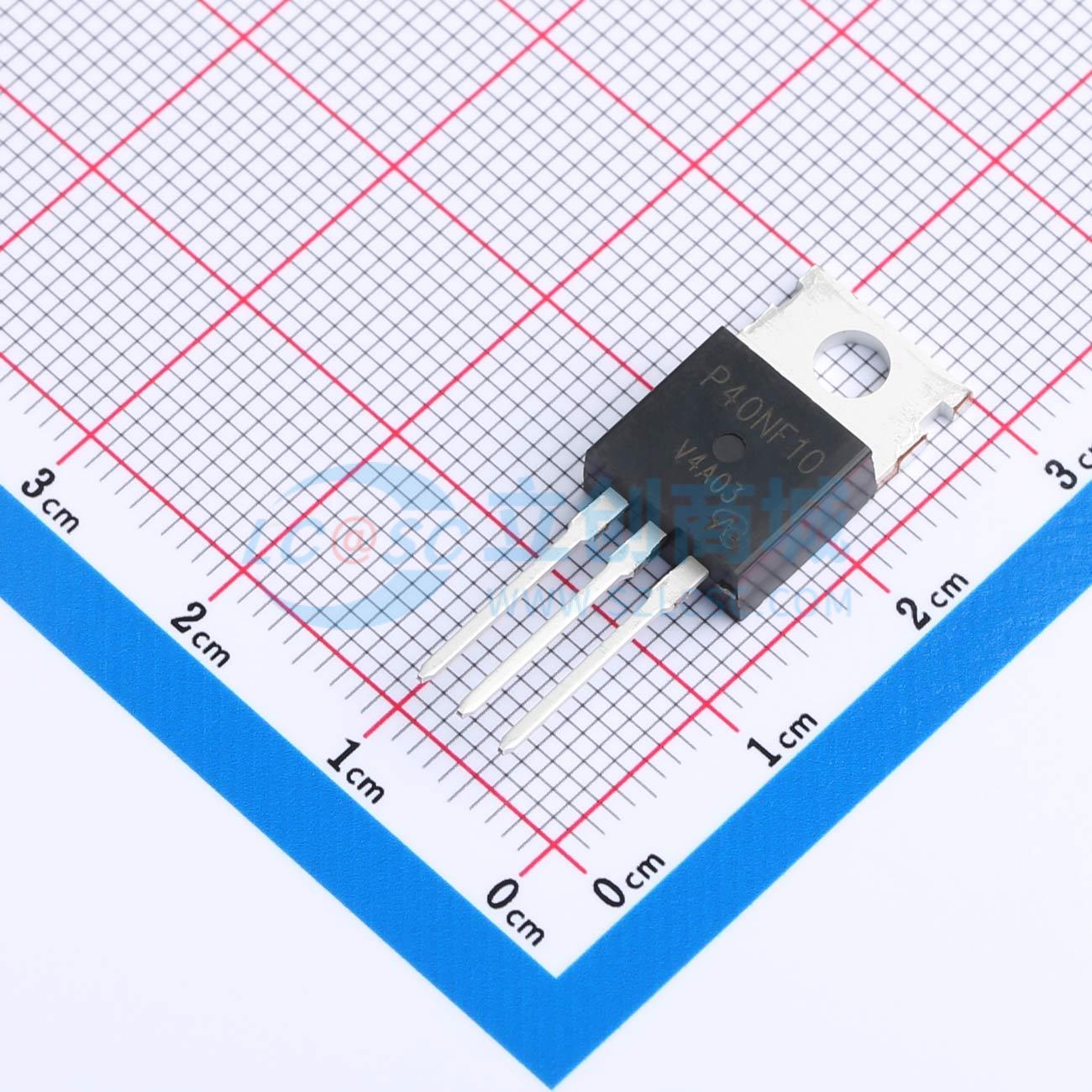

温馨提醒：图片仅供参考，商品以实物为准
STP40NF10-VB
1个N沟道 耐压:100V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道功率MOSFET，采用Trench工艺制造，具有高性能和可靠性，适用于各种功率电子应用，高效率和高功率的电源和驱动器应用。TO220；N—Channel沟道,100V；55A；RDS(ON)=36mΩ@VGS=10V,VGS=20V；Vth=1~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- STP40NF10-VB
- 商品编号
- C20626301
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 17mΩ@10V | |
| 耗散功率(Pd) | 3.75W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 90nC@10V | |
| 输入电容(Ciss) | 4.5nF | |
| 反向传输电容(Crss) | 90pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 270pF |
商品特性
- 降低反向恢复时间（trr）、反向恢复电荷（Qrr）和反向恢复峰值电流（IRRM）
- 低品质因数（FOM）导通电阻（Ron）×栅极电荷（Qg）
- 低输入电容（Ciss）
- 因Qrr降低而具有低开关损耗
- 超低栅极电荷（Qg）
- 雪崩能量额定（UIS）
应用领域
- 电信
- 服务器和电信电源
- 照明
- 高强度气体放电灯（HID）
- 荧光灯镇流器照明
- 消费电子和计算机领域
- ATX电源
- 工业应用
- 焊接
- 电池充电器
- 可再生能源
- 太阳能（光伏逆变器）
- 开关模式电源（SMPS）
