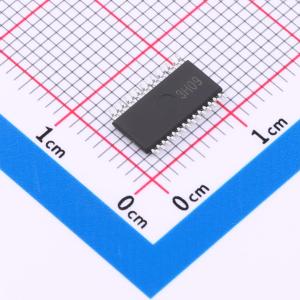

温馨提醒：图片仅供参考，商品以实物为准
LKS4220SS
模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最大额定电压44V LKS4220SS系列CMOS模拟开关，内置16个单通道。可根据4个二进制地址和1个使能输入将16路输入之一切换到公共输出端。采用增强型LC2MOS工艺设计，将信号处理能力提高到VSS～VDD，并且可以在较宽的电源电压范围内工作，同时还具有低功耗、高开关速度和低导通电阻特性。
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKS4220SS
- 商品编号
- C20626200
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.283105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 16:1 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 160ns | |
| 导通电阻(Ron) | 125Ω | |
| 关闭时间(toff) | 150ns |
商品概述
LKS4220SS系列CMOS模拟开关，内置16个单通道。可根据4个二进制地址和1个使能输入将16路输入之一切换到公共输出端。采用增强型LC2MOS工艺设计，将信号处理能力提高到VSS～VDD，并且可以在较宽的电源电压范围内工作，同时还具有低功耗、高开关速度和低导通电阻特性。
商品特性
- 单双电源供电
- 16个单通道
- 最大额定电压：44V
- 低导通电阻：≤125Ω
- 模拟信号范围：VSS～VDD
- 转换时间短：tan < 160ns，tOFF < 150ns
- 封装形式：TSSOP23(9.70mm×6.40mm×1.20mm)，塑封
应用领域
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 通信系统
