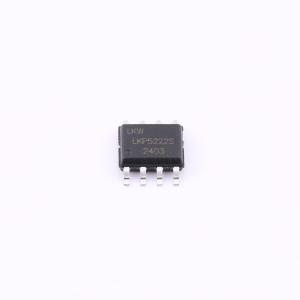

温馨提醒：图片仅供参考，商品以实物为准
LKP5222S
电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LKP5222S 是一款可编程电压基准。内部包含启动电路、二阶曲率补偿的带隙基准源、恒流源、误差放大器、过流保护等部分。利用一个外部 0.01 μF-0.1 μF 的电容，可极大的改善电路的特性。
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP5222S
- 商品编号
- C20626201
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.201896克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 2.5V~10V | |
| 输出电流 | 5mA | |
| 精度 | ±0.1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 30ppm/℃ | |
| 电压基准类型 | - | |
| 静态电流(Iq) | 800uA | |
| 最小阴极电流调节 | - | |
| 工作温度 | - |
商品概述
LKP5222S 是一款可编程电压基准。内部包含启动电路、二阶曲率补偿的带隙基准源、恒流源、误差放大器、过流保护等部分。利用一个外部 0.01 μF - 0.1 μF 的电容，可极大的改善电路的特性。
商品特性
- 输入电压范围：4.5V - 30V
- 电压参考输出：2.500V、5.000V、7.500V、10.000V
- 电压输出精度：≤±0.1%
- 低静态功耗：<0.8 mA
- 最大输出电流（IMAX）：5 mA
- 温度系数：30 ppm/℃（最大值）
- 一键输出关断
- 封装形式：SOP8(4.90 mm×6.00 mm×1.55 mm)，塑封
应用领域
- 半导体测试设备
- 医疗和保健
- 工业过程控制设备
- 实验室和现场仪表分流和负基准电压源
