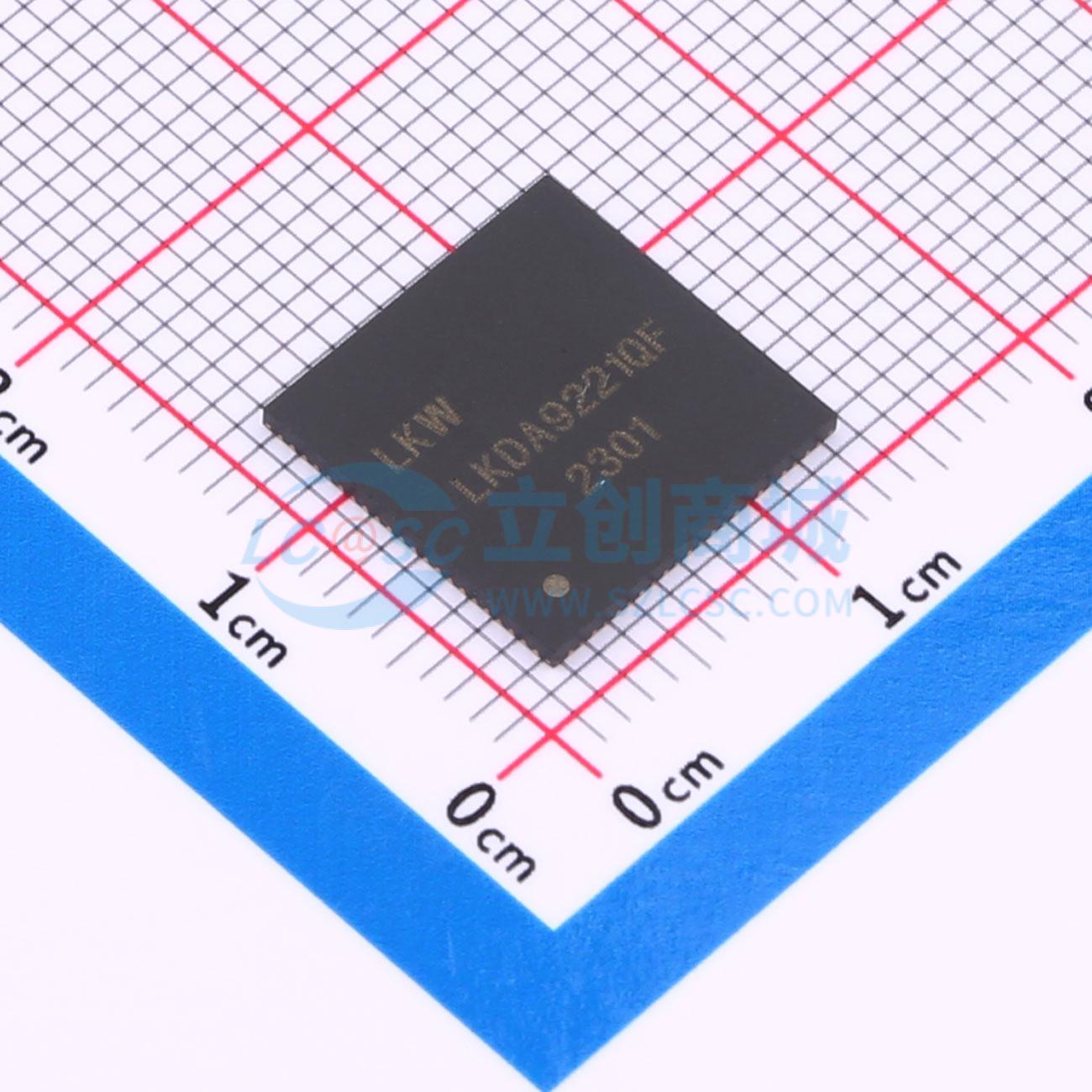

LKDA9221QF

16位DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LKDA9221QF是一款四通道、16位分辨率高动态范围的数模转换器(DAC)，支持2.4 GSPS的最大采样率。内部集成8路高速JESD204B接口，支持JESD204B subclass1协议，最高接口速率可达12GSPS；集成1X-8X上变频，48位NCO调制，反SINC滤波器，整数延迟、小数延迟，功率监测等功能模块。采用SPI接口进行寄存器配置，串口最高工作频率为30MHz（读）、100MHz（写），支持多芯片同步。
品牌名称: LKWIC(瓴科微)
商品型号: LKDA9221QF
商品编号: C20626230
商品封装: QFN-88(12x12)
包装方式: 编带
商品毛重: 0.712209克(g)

商品参数

商品概述

LKDA9221QF是一款四通道、16位分辨率高动态范围的数模转换器(DAC)，支持2.4 GSPS的最大采样率。内部集成8路高速JESD204B接口，支持JESD204B subclass1协议，最高接口速率可达12GSPS；集成1X - 8X上变频，48位NCO调制，反SINC滤波器，整数延迟、小数延迟，功率监测等功能模块。采用SPI接口进行寄存器配置，串口最高工作频率为30MHz（读）、100MHz（写），支持多芯片同步。

商品特性

最高采样率：2.4GSPS
JESD204B接口速率：1.5~12GSPS
NCO频率字位宽：48位
NCO相位字位宽：16位
支持的插值滤波器：1X、2X、4X、8X
工作模式：Baseband(NRZ)、Mix
输出电流：4mA~20mA
基带模式：≤ - 60dBc（fout = 0~1000MHz，fs = 2.0GSPS）
混频模式：≤ - 55dBc（fout = 1000~2000MHz，fs = 2.0GSPS）
相位噪声(典型)： - 145dBc（@1kHz频谱2.06Hz输出1000MHz）
支持多芯片同步
封装形式：QFN88(12.00mm×12.00mm×0.75mm)，塑封

应用领域

无线通信
- 多载波LTE和GMS基站
- 宽带中继器
- 软件定义无线电
宽带通信
- 点对点微波无线电
- 发射分级、多路输入/多路输出（MIMO）
仪器仪表
- 自动测试设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	SPI
	工作电压	1.2V~3.3V

	属性	参数值
	稳定时间	-
	输出类型	-
	积分非线性	-
	工作温度	-
	数据速率	12GHz；1.5GHz
