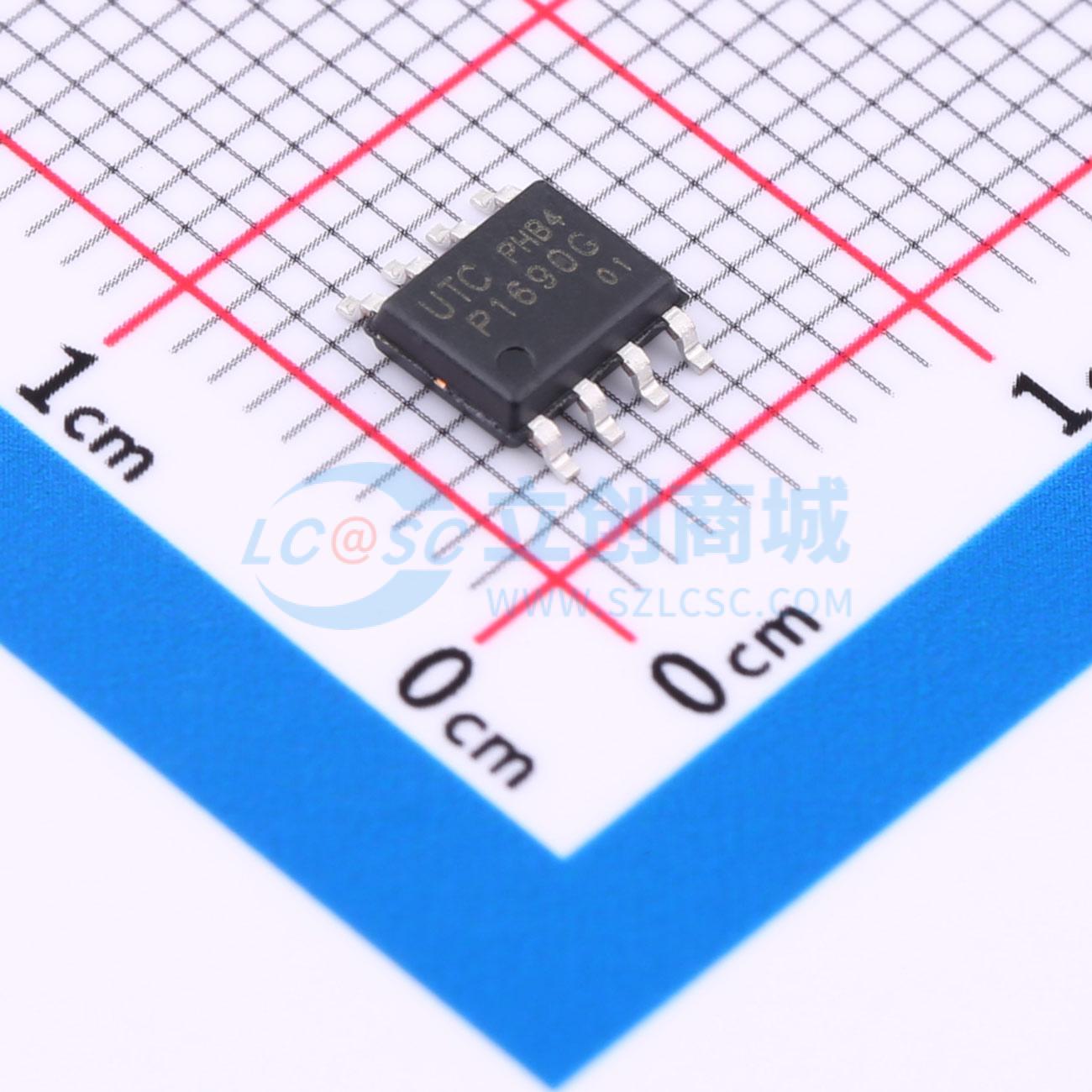

温馨提醒：图片仅供参考，商品以实物为准
P1690G-SO8-R
0.4A、150kHz、65V降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC P1690是一款PWM降压型DC/DC转换器，固定频率为150KHz，能够高效驱动0.4A负载，具有低纹波以及出色的线性和负载调节能力。P1690内部集成了多种保护电路，如过温保护（OTP）、短路保护（SCP）等。
- 品牌名称
- UTC(友顺)
- 商品型号
- P1690G-SO8-R
- 商品编号
- C20623777
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21672克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~65V | |
| 输出电压 | 1.25V~25V | |
| 输出电流 | 400mA | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
UTC P1690是一款PWM降压型DC/DC转换器，固定频率为150KHz，能够高效驱动0.4A负载，具有低纹波以及出色的线性和负载调节能力。 P1690内置了多种保护电路，如过温保护（OTP）、短路保护（SCP）等。
商品特性
- SOP-8封装
- 5V至65V宽工作电压范围
- 输出电压可在1.25V至25V之间调节
- 最高效率可达85%
- 最大占空比为100%
- 固定150KHz开关频率
- 内置过温保护（OTP）
- 内置短路保护（SCP）
- 内置过流保护（OCP）
