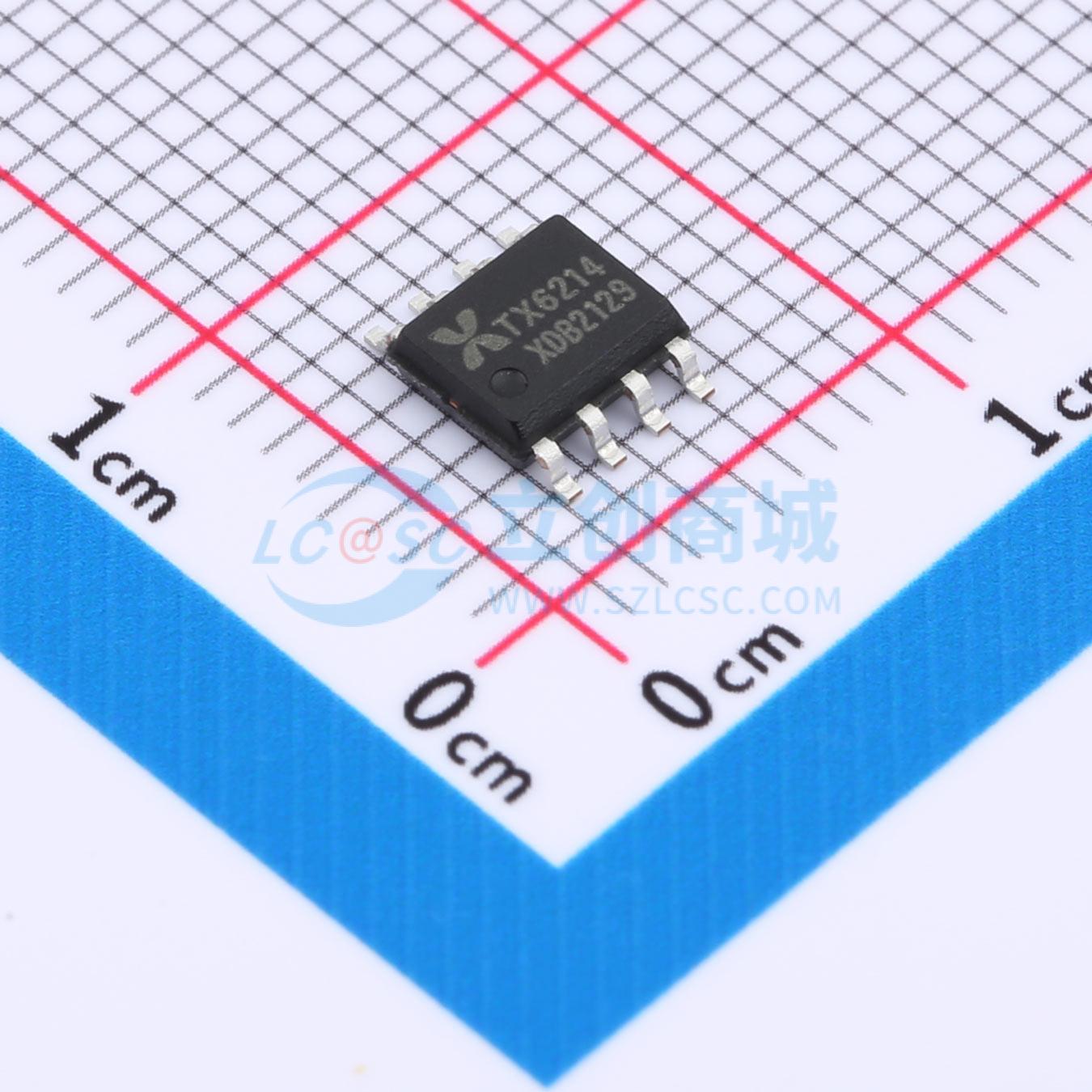

TX6214

开关升压型LED恒流控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX6214是一款高效率、高精度的升压型LED恒流驱动控制芯片。内置高精度误差放大器，振荡器，恒流驱动电路等，特别适合大功率，多个高亮度LED灯串恒流驱动。芯片采用固定频率的PWM控制方式，工作频率可通过外部电阻进行设置。
品牌名称: XDS(芯鼎盛)
商品型号: TX6214
商品编号: C20622948
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.0978克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-20℃~+85℃
	开关管(内置/外置)	外置

商品概述

TX6214是一款高效率、高精度的升压型LED恒流驱动控制芯片。内置高精度误差放大器，振荡器，恒流驱动电路等，特别适合大功率，多个高亮度LED灯串恒流驱动。芯片采用固定频率的PWM控制方式，工作频率可通过外部电阻进行设置。内置频率补偿，无需外部补偿，应用设计简单并减少外围元件。芯片内部集成了软启动、输出过压保护、逐周期限流保护以及过温保护电路，减少外围元件并提高系统可靠性。芯片采用SOP - 8封装。

商品特性

输入电压：5 - 36V
VCS限流保护电压250mV
最高工作频率：高达450kHz
转换效率：高达96%
内置输出开路保护
关断时间可调
智能过温保护
软启动

应用领域

网络系统医疗设备
消费类电子产品
LED灯杯
电池供电的LED灯串
平板显示LED背光LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5V~36V
	开关频率	120kHz~450kHz
	通道数	1
