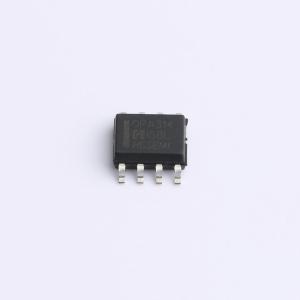

温馨提醒：图片仅供参考，商品以实物为准
OPA314M/TR
3MHz CMOS轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单路3Mhz 2.1~5.5V CMOS 运算放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- OPA314M/TR
- 商品编号
- C20622956
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.25348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ | |
| 压摆率(SR) | 1.66V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 64pA | |
| 噪声密度(eN) | 18nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 250uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.05V；1.05V~2.75V |
商品概述
OPA314/2314/4314具有3MHz的高增益带宽积、1.66V/μs的压摆率，在5V电压下每个放大器的静态电流为250μA。它们专为在低电压和低噪声系统中提供最佳性能而设计。它们能为重负载提供轨到轨输出摆幅。输入共模电压范围包含地，OPA314/2314/4314的最大输入失调电压为3.5mV。它们在扩展工业温度范围（-40℃至+125℃）内有明确的性能指标。工作电压范围为2.1V至5.5V。单通道OPA314采用环保型SOT23 - 5和SOP - 8封装。双通道OPA2314采用环保型SOP - 8和MSOP - 8封装。四通道OPA4314采用环保型SOP - 14和TSSOP - 14封装。
商品特性
- 单电源供电，电压范围为+2.1V至+5.5V
- 轨到轨输入/输出
- 增益带宽积：3MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 静态电流：每个放大器250μA（典型值）
- 工作温度：-40℃至+125℃
- 小封装：OPA314提供SOP - 8和SOT23 - 5封装；OPA2314提供SOP - 8和MSOP - 8封装；OPA4314提供SOP - 14和TSSOP - 14封装
应用领域
- 传感器
- 有源滤波器
- 蜂窝电话和无绳电话
- 笔记本电脑和个人数字助理
- 音频设备
- 手持式测试设备
- 电池供电仪器
- A/D转换器
