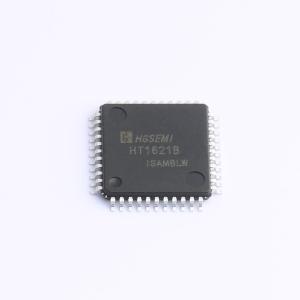

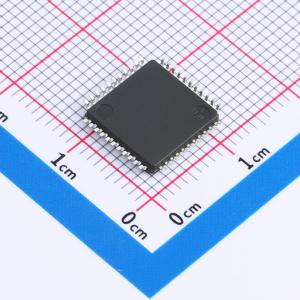

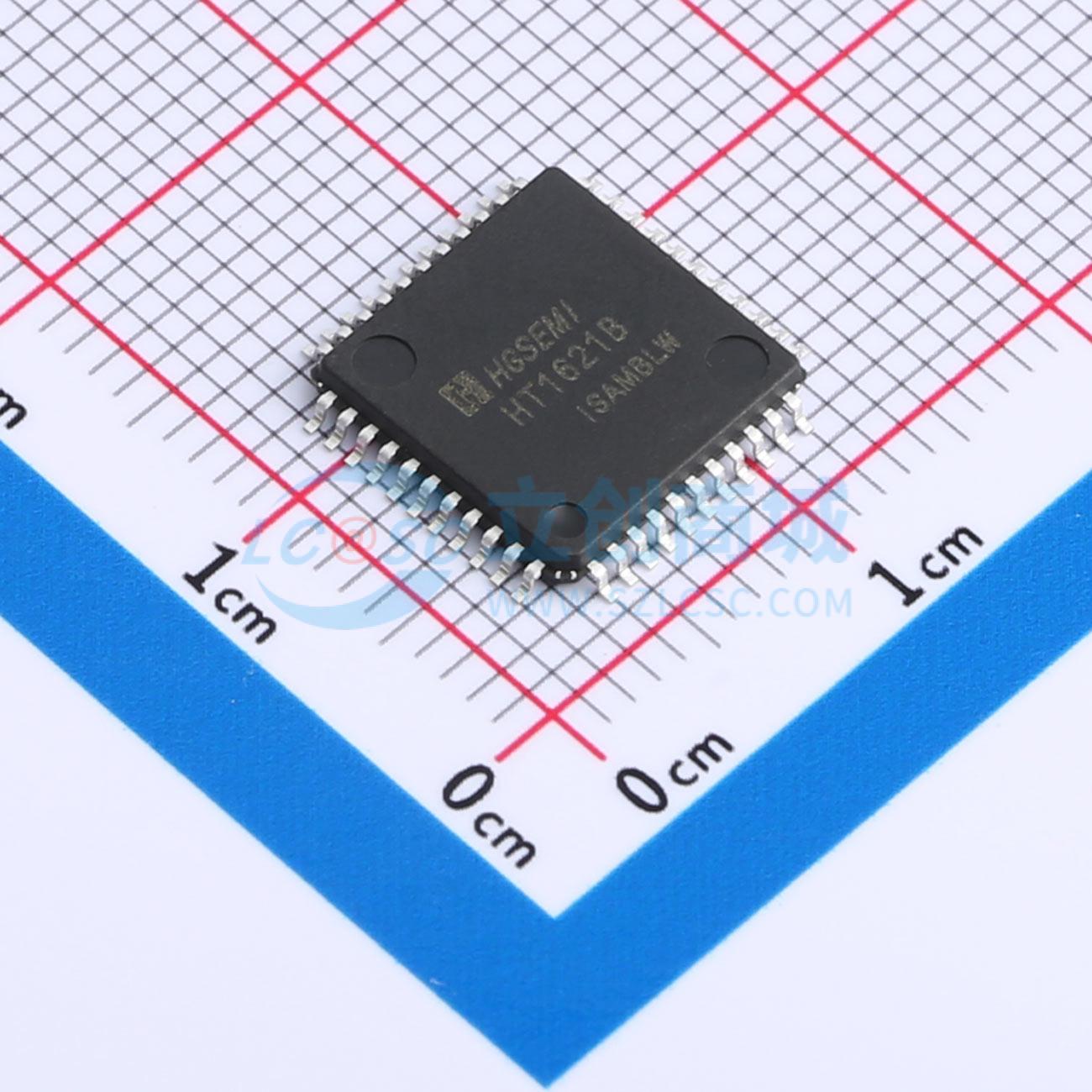

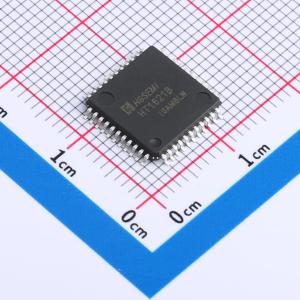

HT1621BDQ

LCD控制驱动电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LCD 控制驱动电路 HT1621B 是用来对MCU 的I/O 口进行扩展的外围设备。显示矩阵为32x4，是一个128 点阵式存储器映射多功能LCD 驱动电路。HT1621B 的软件特性使它很适合应用于LCD 显示，包括LCD 模块和显示子系统。
品牌名称: HGSEMI(华冠)
商品型号: HT1621BDQ
商品编号: C20622962
商品封装: LQFP-44(10.1x10.1)
包装方式: 托盘
商品毛重: 1.225625克(g)

商品参数

商品概述

HT1621B 是用来对MCU 的I/O 口进行扩展的外围设备。显示矩阵为32×4，是一个128 点阵式存储器映射多功能LCD 驱动电路。HT1621B 的软件特性使它很适合应用于LCD 显示，包括LCD 模块和显示子系统。在主控制器和HT1621B 之间的接口应用只需要3 或4 个端口。Power down 命令可以减少电源损耗。

商品特性

工作电压：2.4V~5.2V
256kHz 内建RC 振荡电路
外接32.768kHz 晶振或256kHz 时钟输入
1/2 或1/3 的偏置，1/2、1/3 或1/4 的占空比
内部Time base 频率源
两种蜂鸣器频率可供选择（2kHz/4kHz）
Power down 命令减少电源损耗
内部Time base 和WDT 看门狗电路
Time base /WDT 的溢出输出
有8 种Time base /WDT 时钟源
32×4 的LCD 驱动
32×4 位的显示RAM
3 端串行接口
内部LCD 驱动频率
软件设置
数据模式和命令模式指令
R/W 地址自动累加
三种数据访问模式
用VLCD 端子来调节LCD 电压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.4V~5.2V
	接口类型	3线串行接口
	占空比	1/4,1/3,1/2
	工作电流	60uA

	属性	参数值
	偏压	1/3,1/2
	工作温度	-25℃~+75℃
	显示配置(位)	32x4 bit
	频率	256kHz
	静态电流	0.1uA
