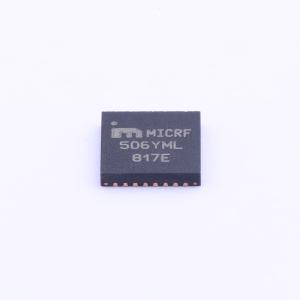

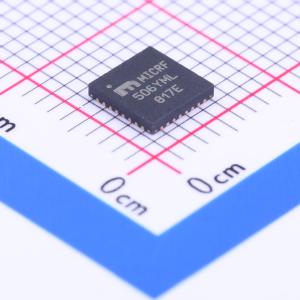

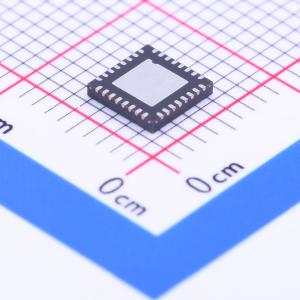

MICRF506YML-TR
MICRF506YML-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MICRF506YML-TR
- 商品编号
- C219270
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | - | |
| 工作电压 | 2V~2.5V | |
| 应用领域 | 通用ISM<1GHz | |
| 输出功率 | 11dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 200Kbps | |
| 发射电流 | - | |
| 灵敏度 | -113dBm | |
| 接收电流 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
MICRF506是一款真正的单芯片频移键控（FSK）收发器，适用于半双工双向射频链路。这款多通道FSK收发器适用于符合欧洲电信标准协会（ETSI）EN300 220规范的超高频（UHF）无线电设备。 发射机由锁相环（PLL）频率合成器和功率放大器组成。频率合成器包括压控振荡器（VCO）、晶体振荡器、双模预分频器、可编程分频器和鉴相器。为实现灵活性，环路滤波器采用外部设计，可使用简单的无源电路。功率放大器的输出功率可通过编程设置为七个等级。锁相检测电路可检测PLL是否锁定。在接收模式下，PLL合成器产生本地振荡器（LO）信号。用于确定LO频率的N、M和A值存储在N0、M0和A0寄存器中。 接收机采用零中频（IF）架构，可使用低功耗集成低通滤波器进行信道滤波。接收机包括一个低噪声放大器（LNA），驱动一对正交混频器。混频器输出馈入两个相位正交的相同信号通道。每个通道包括一个前置放大器、一个三阶Sallen-Key RC低通滤波器（用于保护后续开关电容滤波器免受强邻道信号干扰）和一个限幅器。主通道滤波器是一个六阶椭圆低通滤波器的开关电容实现。Sallen-Key RC滤波器的截止频率可通过编程设置为四个不同频率：100kHz、150kHz、230kHz和340kHz。I和Q通道输出经过解调后产生数字数据输出。解调器检测I和Q通道信号的相对相位。如果I通道信号滞后于Q通道，则FSK音调频率高于LO频率（数据“1”）。如果I通道信号超前于Q通道，则FSK音调频率低于LO频率（数据“0”）。接收机的输出可从DataIXO引脚获取。接收信号强度指示器（RSSI）电路可指示接收到的信号电平。
商品特性
- 真正的单芯片收发器
- 数字位同步器
- 接收信号强度指示器（RSSI）
- 接收和发射功率管理
- 掉电功能
- 参考晶体调谐能力
- 频率误差估计器
- 基带整形
- 三线可编程串行接口
- 寄存器回读功能
应用领域
- 遥测
- 远程计量
- 无线控制器
- 远程数据中继器
- 远程控制系统
- 无线调制解调器
- 无线安全系统
