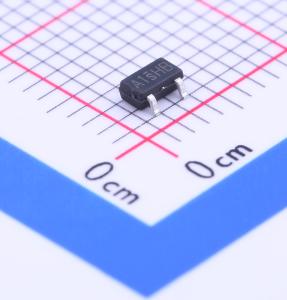

温馨提醒：图片仅供参考，商品以实物为准
NP2301AMR-G
1个P沟道 耐压:20V 电流:2.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NP2301A采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- natlinear(南麟)
- 商品型号
- NP2301AMR-G
- 商品编号
- C219045
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.8A | |
| 导通电阻(RDS(on)) | 120mΩ@2.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.1nC@4.5V | |
| 输入电容(Ciss) | 561pF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 61pF |
商品概述
NP2301A采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 漏源电压VDS = -20 V,漏极电流ID = -2.8 A
- 栅源电压VGS = -2.5V时,导通电阻RDS(ON)(典型值) = 75mΩ
- 栅源电压VGS = -4.5V时,导通电阻RDS(ON)(典型值)= 60 mΩ
- 具备高功率和大电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
