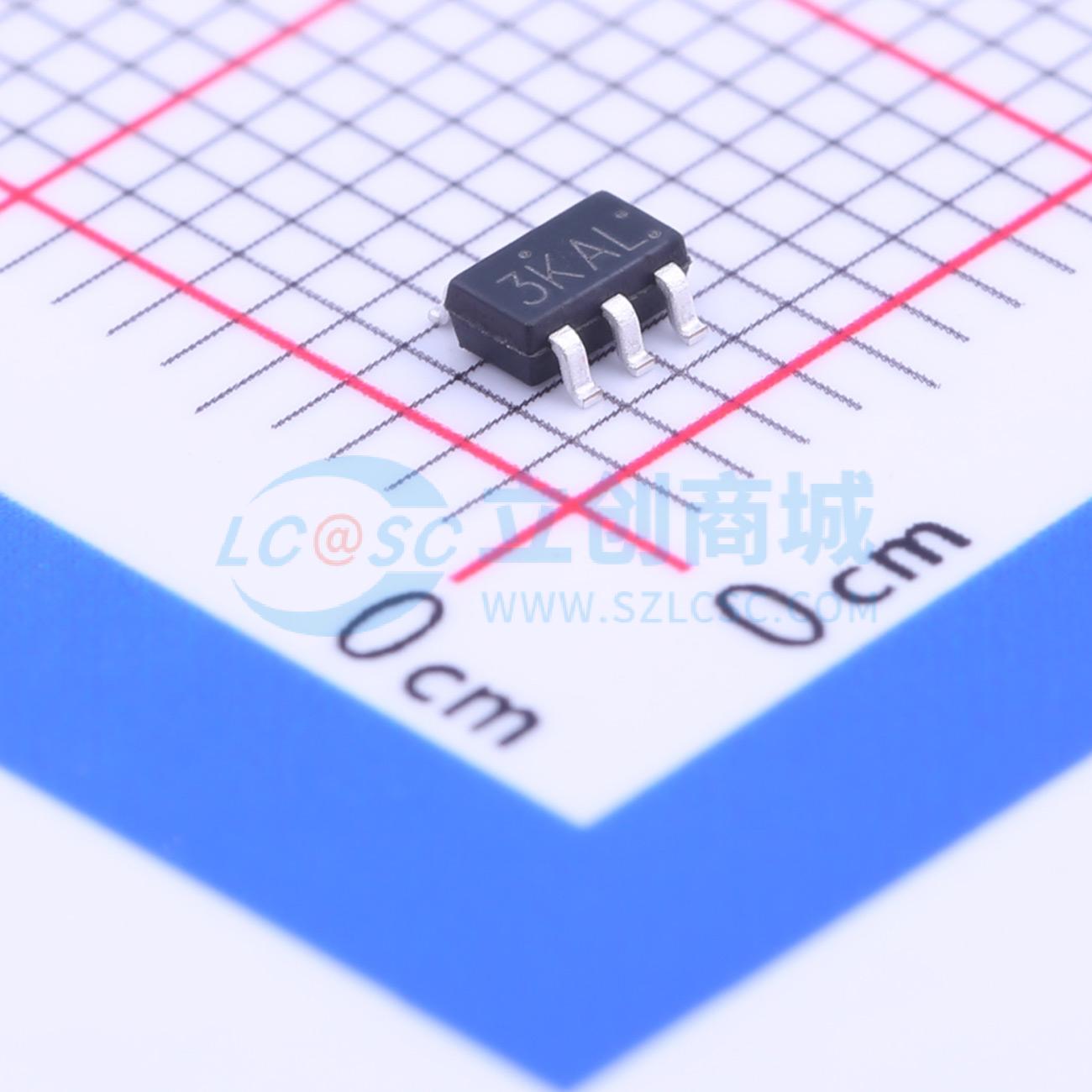

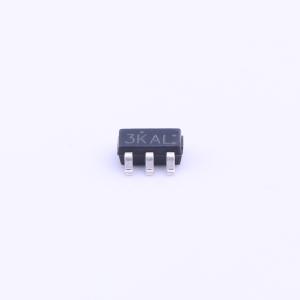

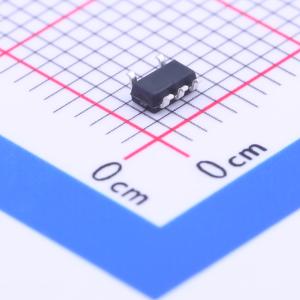

XT4052K421MR-G
具有热调节功能的微型线性电池管理芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。专门设计适用于USB的供电规格。得益于内部的MOSFET结构，在应用上不需要外部电阻和阻塞二极管
- 品牌名称
- natlinear(南麟)
- 商品型号
- XT4052K421MR-G
- 商品编号
- C219048
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~6.5V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 25uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
XT4052是一款完整的单片锂离子电池恒流/恒压线性电源管理芯片。其纤薄尺寸和小型封装便于便携式应用。该芯片专为符合USB供电规范而设计。得益于内部MOSFET结构，应用时无需外部电阻和阻塞二极管。在高功率运行和高环境温度下，热反馈可控制充电电流以降低芯片温度。充电电压固定为4.2V，充电电流通过外部电阻调节。当充电电压达到目标值且充电电流降至设定值的1/10时，芯片自动终止充电。当输入电源移除后，芯片自动进入低电流状态，电池漏电流降至2μA以下。XT4052也可设置为停机状态，此时电源供电电流降至25μA。芯片内置电池反接保护电路，确保IC不被击穿，防止因电池自放电引发事故。其他功能包括充电电流监测、输入欠压闭锁、自动重新充电以及充电状态指示。
商品特性
- 可编程充电电流高达800mA
- 无需外部MOSFET、检测电阻和阻塞二极管
- 小尺寸实现完整的锂离子电池线性充电管理
- 恒流/恒压操作及热调节实现高效电池管理，无过热风险
- 可从USB端口为单片锂离子电池充电
- 预设充电电压为4.2V ±1%
- 充电电流输出监控
- 充电状态指示
- 充电电流降至1/10时终止充电
- 停机模式下提供25μA电流
- 2.9V涓流充电阈值电压
- 软启动限制浪涌电流
- 电池反接保护
应用领域
- 手机
- PDA
- MP3
- 蓝牙应用
