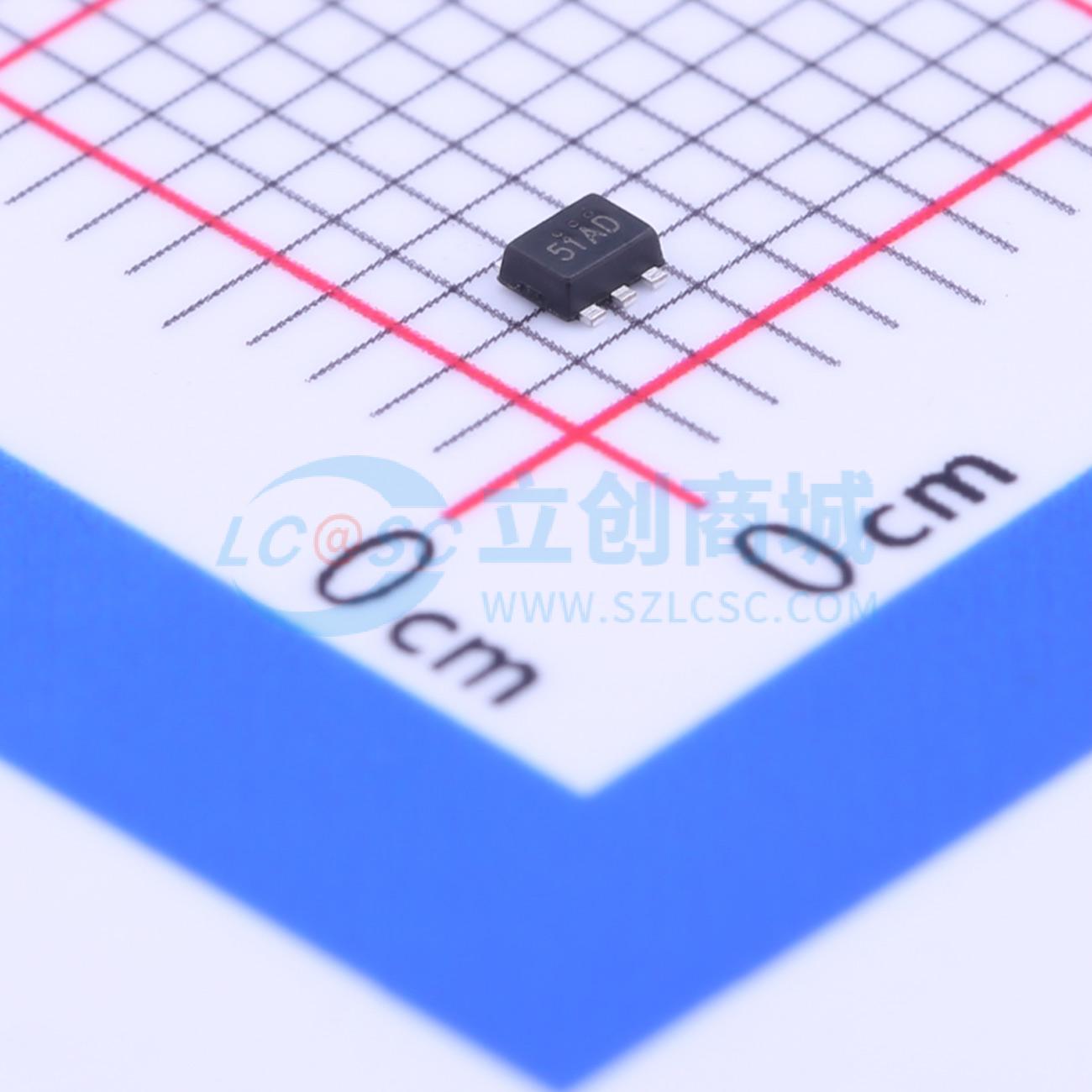

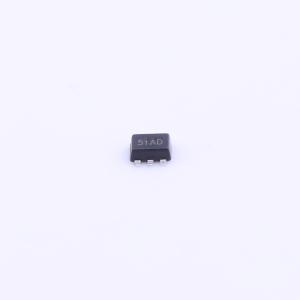

温馨提醒：图片仅供参考，商品以实物为准

XT4051K421KR-G

单片具有热调节功能的微型线性电池管理芯片停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XT4051是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。更值得一提的是，XT4051专门设计适用于USB的供电规格。
品牌名称: natlinear(南麟)
商品型号: XT4051K421KR-G
商品编号: C219186
商品封装: SOT-553-5
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

XT4051是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。它薄的尺寸和小的外包装使它便于便携应用。更值得一提的是，XT4051专门设计适用于USB的供电规格。得益于内部的MOSFET结构，在应用上不需要外部电阻和阻塞二极管。充电电压被限定在4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的3/10时，XT4051就会自动结束充电过程。当输入端（插头或USB提供电源）拔掉后，XT4051自动进入低电流状态，电池漏电流将降到1μA以下。XT4051还可被设置于停止工作状态，使电源供电电流降到25μA。 XT4051采用独特的内部专利结构确保了电池接反时芯片自动进入保护状态，确保IC不被击穿导致电池自放电引起事故。同时确保XT4051的ESD能力达到6KV(HBM)。其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志。

商品特性

可编程使充电电流为100mA
不需要MOSFET，传感电阻和阻塞二极管
小的尺寸实现对锂离子电池的完全线形充电管理
恒电流/恒电压运行
从USB接口管理单片锂离子电池
预设充电电压为4.2V±1%
充电电流输出监控
充电状态指示标志
3/10充电电流终止
停止工作时提供25μA电流
2.9V涓流充电阈值电压
软启动限制浪涌电流电流
电池反接保护
ESD(HBM)>6KV

应用领域

可穿戴设备
蓝牙应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	107mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
