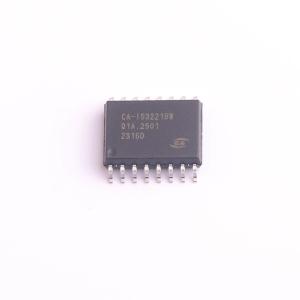

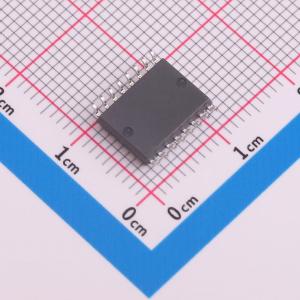

CA-IS3221BW

CA-IS322x 系列产品为双通道、隔离型栅极驱动器，可提供 6A 峰值灌电流、5A 峰值拉电流驱动。这些器件支持高速切换，结合器件的超低传输延时(56ns，典型值)、超低脉宽失真等优势，使其成为 MOSFET、IGBT、SiC 等大功率晶体管驱动的理想选择，工作频率可达 5MHz，适用于各种逆变器、隔离电源、电机驱动等应用。

所有器件采用川土微特有的电容隔离技术，在内部集成数字隔离器。输入侧与驱动器输出侧通过二氧化硅(SiO2)电容绝缘栅隔离，提供高达 3.75kVrms(窄体 SOIC 封装)或 5.7kVrms(宽体 SOIC 封装)的隔离耐压(UL1577 认证),以及最小 100V/ns 的共模瞬态抗扰度(CMTI)。此外，内部电路在二次侧(输出侧)的驱动器 A 与驱动器 B 之间提供功能隔离，可承受 1500V DC 工作电压。

CA-IS322x 系列栅极驱动器可以配置为双通道低边驱动、双通道高边驱动和半桥驱动，提供可编程死区时间。使能控制(CA-IS3222 的 EN 引脚)和禁止控制(CA-IS3221 的 DIS 引脚)允许将驱动器 A 和驱动器 B 的输出快速拉至低电平，关断外部功率晶体管。另外，当输入侧或输出侧电源未上电或开路、或低于 UVLO 门限时，或当器件处于禁用状态时，驱动器输出置于默认状态：低电平；当输入信号开路时，驱动器输出同样置于默认状态：低电平，关断外部功率管。

CA-IS322x 输入侧电源VCCI可接受 3V 至 18V 供电范围， 输出侧电源 VDD 可接受高达 25V 的供电电压。提供 16 引脚窄体 SOIC 封装，16 引脚或 14 引脚宽体 SOIC 封装。工作温度范围为-40℃ 至+125℃。
