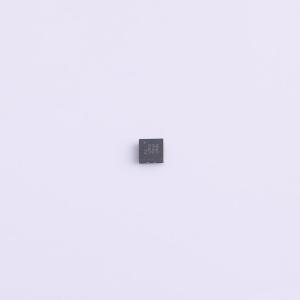

温馨提醒：图片仅供参考，商品以实物为准

GRF2505

宽带低噪声放大器/线性驱动器 3.0到6.0 GHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GRF2505 是一款宽带、超低噪声、线性放大器，提供最高级别的性能，适用于 802.11ac 和无线回传 LNA 和 PA 驱动应用。
品牌名称: Guerrilla RF
商品型号: GRF2505
商品编号: C20616772
商品封装: DFN-6(1.5x1.5)
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

GRF2505是一款宽带、超低噪声、线性放大器，可为要求苛刻的802.11ac和无线回传LNA及PA驱动应用提供最高水平的性能。该放大器在4.0至6.0 GHz频段内，通过单一匹配即可展现出色的宽带噪声系数（NF）、线性度和回波损耗，并且可根据需要轻松调谐至3.0 GHz。它采用1.8V至5.0V的单路正电源供电，可选的静态电流（Iddq）范围为20至60 mA，以实现最佳效率和线性度。

商品特性

参考条件：5V/40mA/5.5 GHz
评估板噪声系数（NF）：1.2 dB 增益：12.5 dB 三阶输出截点（OIP3）：30.0 dBm 1dB压缩点输出功率（OP1dB）：19.0 dBm
灵活的偏置电压和电流工艺：砷化镓赝配高电子迁移率晶体管（GaAs pHEMT）

应用领域

用于无线回传和802.11a/n/ac的PA驱动/低噪声放大器
车辆信息系统
自动收费读取器
C波段放大器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	1.8V~5V
	工作电流	40mA
	增益	11.3dB
	P1dB	19dBm

	属性	参数值
	噪声系数	1.2dB
	工作温度	-40℃~+105℃
	频率	4GHz~6GHz
	IP3	30dBm
