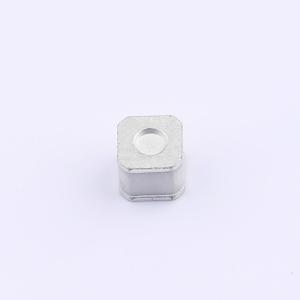

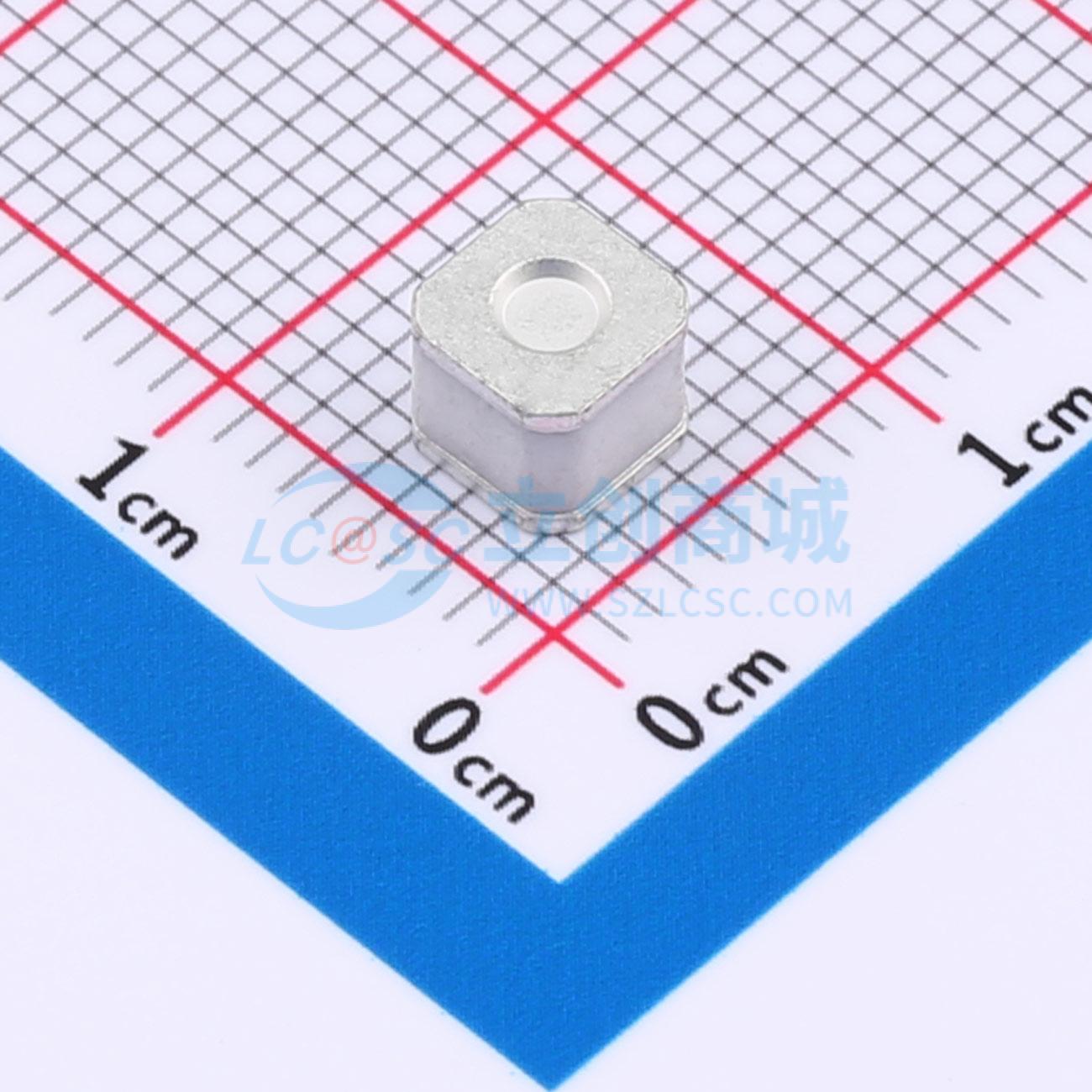

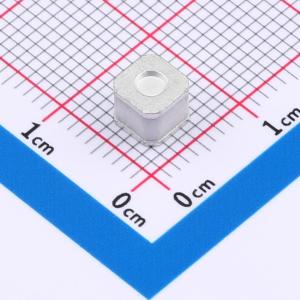

温馨提醒：图片仅供参考，商品以实物为准
SMD5050-075NA
75V 5kA 2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管 (GDT) 使用封装在陶瓷管中的稀有气体，为电压尖峰提供备用电路路径。陶瓷外壳和镍连接器允许高负载。采用方形表面贴装封装，有助于简化 PCB 上的拾放过程。 该 GDT 系列非常适合宽带设备应用。GDT 的低关态电容与高带宽应用兼容，并且当 GDT 两端的电压变化时，该电容负载值不会改变。 专为在表面贴装组装应用中保护电气、多媒体和通信设备免受过电压瞬变的影响而设计。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMD5050-075NA
- 商品编号
- C20616774
- 商品封装
- SMD,5x4.2mm
- 包装方式
- 编带
- 商品毛重
- 0.7817克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 75V | |
| 精度 | ±30% | |
| 脉冲放电电流 | 5kA | |
| 极间电容 | 0.8pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 600V | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 4.2mm | |
| 宽度 | 5mm | |
| 高度 | 5mm |
商品概述
气体放电管（GDT）利用封装在陶瓷管中的惰性气体，为电压尖峰提供替代电路路径。陶瓷外壳和镍连接器能够承受高负载。SMD5050气体放电管（GDT）系列的浪涌额定值为5kA，8/20μs。采用方形表面贴装封装，有助于简化PCB上的拾放过程。该GDT系列非常适合宽带设备应用。GDT的低关态电容与高带宽应用兼容，并且当GDT两端的电压变化时，该电容负载值不会改变。SMD5050气体放电管（GDT）系列专为表面贴装应用中的电气、多媒体和通信设备提供过电压瞬态保护而设计。
商品特性
- 对快速上升瞬态响应出色
- 击穿电压稳定
- 工作频率达GHz
- 8/20μs脉冲电流能力：5KA
- 表面贴装封装
- 无放射性
- 超低电容（<0.8pF）
- 尺寸：4.2mm×5mm×5mm
- 存储和工作温度：-40~+125°C
应用领域
- 有线电视设备
- 天线
- RS 485
- 电信基站
- 交流电源
