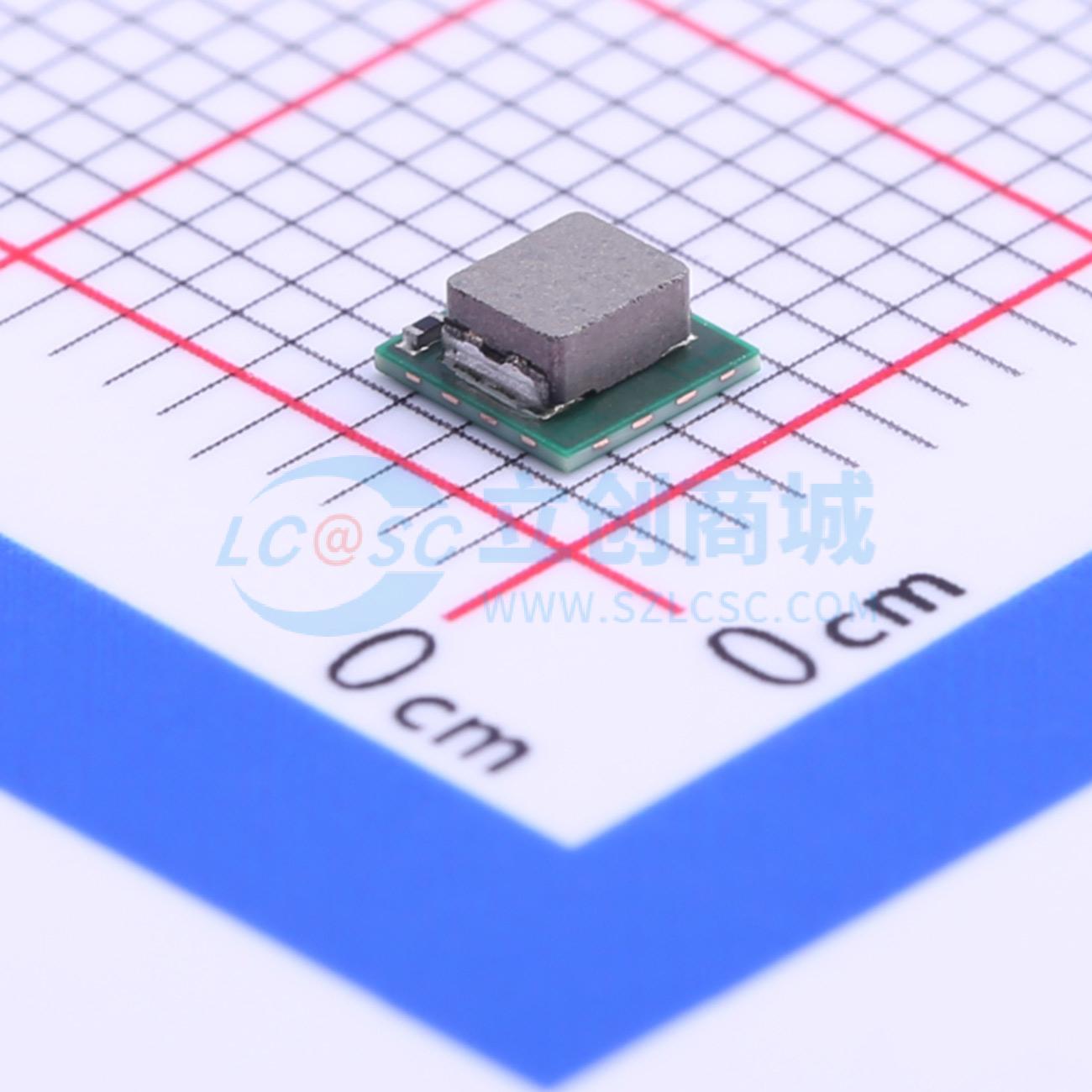

MUN12AD01-SH

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输入电压4.5V~17V,输出电压可调,输出电流1A(MAX) 3.5x3.5x1.7
品牌名称: Cyntec(乾坤)
商品型号: MUN12AD01-SH
商品编号: C218786
商品封装: QFN-8(3.5x3.5)
包装方式: 编带
商品毛重: 0.126克(g)

商品参数

商品概述

uPOL模块是一款非隔离式DC-DC转换器，可提供高达1000mA的输出电流。PWM开关稳压器和高频功率电感集成在一个混合封装中。它只需输入/输出电容和一个分压电阻即可正常工作。该模块可根据负载情况自动在PWM模式和节能模式下运行，通过恒定导通时间控制，该模块提供了更简单的控制环路和更快的瞬态响应。其他特性包括远程使能功能、内部软启动、非锁存过流保护、电源正常指示、输入欠压锁定功能。其薄型紧凑的封装尺寸（3.5mm x 3.5mm x 1.7mm）适合使用标准表面贴装设备进行自动化组装。uPOL模块无铅且符合RoHS标准。

商品特性

高密度uPOL模块，1000mA输出电流
输入电压为12V时，峰值效率达95%
输入电压范围：4.5V至17V
输出电压范围：1.0V至5.0V
使能/电源正常指示功能
自动节能/PWM模式
保护功能（OCP：非锁存，OTP）
可调软启动功能
紧凑尺寸：3.5mm3.5mm1.7mm
无铅，符合RoHS标准
湿度敏感度等级2，260℃回流焊

应用领域

负载点转换
替代LDO
机顶盒/DSL调制解调器/AP路由器
工业个人计算机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	转换类型	DC-DC
	工作电压	4.5V~17V
	输出电压	1V~5V

	属性	参数值
	输出电流(最大值)	1A
	输出通道数	1
	转换效率	95%
