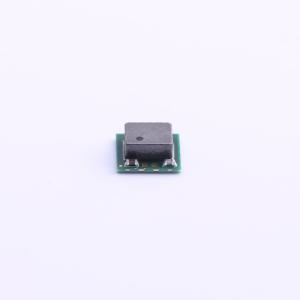

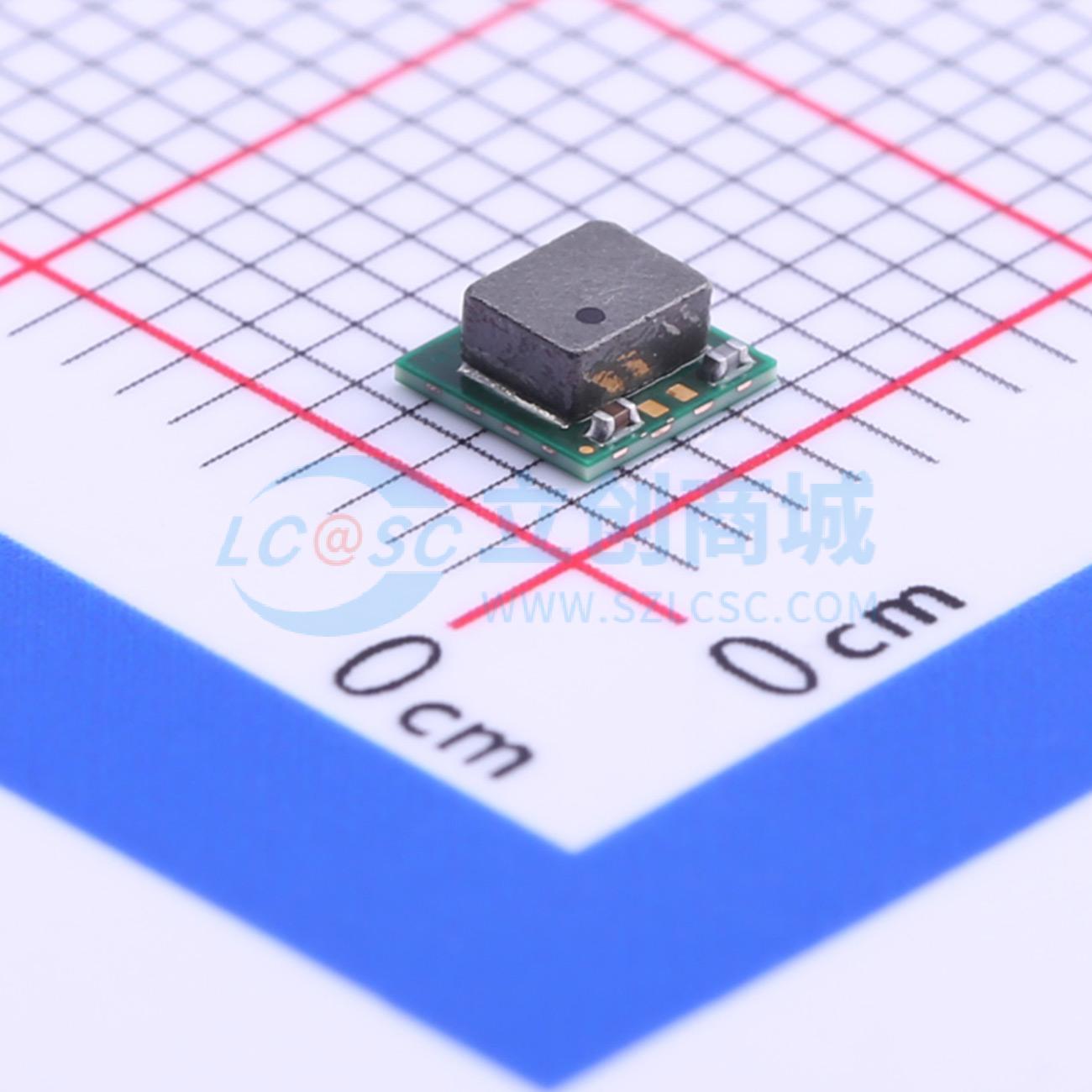

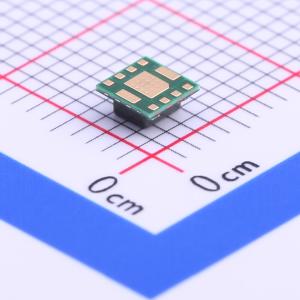

MUN12AD03-SH
3A 高效 uPOL 模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输入电压4.5V~16V,输出电压可调,输出电流3A(MAX) 3.5x3.5x1.7
- 品牌名称
- Cyntec(乾坤)
- 商品型号
- MUN12AD03-SH
- 商品编号
- C218787
- 商品封装
- QFN-8(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~16V | |
| 输出电压精度 | ±1.5% | |
| 输出电压(Vout) | 600mV~5V | |
| 输出电流(最大值) | 3A | |
| 转换效率 | 91% | |
| 静态电流(Iq) | 150uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1MHz | |
| 纹波噪声 | 22mVp-p | |
| 特性 | 过流保护；过热保护 | |
| 长度 | 3.5mm | |
| 宽度 | 3.5mm | |
| 高度 | 1.7mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
uPOL模块是一款非隔离式DC-DC转换器，可提供高达3A的输出电流。PWM开关稳压器和高频功率电感集成在一个混合封装中。它仅需输入/输出电容和一个分压电阻即可正常工作。
该模块可根据负载情况自动在PWM模式和节能模式下运行，通过恒定导通时间控制，该模块提供了更简单的控制环路和更快的瞬态响应。其他特性包括远程使能功能、内部软启动、非锁存过流保护、电源正常指示、输入欠压锁定功能。
低矮且紧凑的封装尺寸（3.5mm x 3.5mm x 1.7mm）适合使用标准表面贴装设备进行自动化组装。uPOL模块无铅且符合RoHS标准。
商品特性
- 高密度uPOL模块
- 3A输出电流
- 输入电压为12V时，峰值效率达91%
- 输入电压范围：4.5V至16V
- 输出电压范围：0.6V至5.0V
- 使能/电源正常指示功能
- 自动节能/PWM模式
- 保护功能（OCP：非锁存，OTP）
- 可调软启动功能
- 紧凑尺寸：3.5mm3.5mm1.7mm
- 无铅，符合RoHS标准，MSL 2，260℃回流焊
应用领域
- 负载点转换
- 替代LDO
- 机顶盒/DSL调制解调器/AP路由器
- 工业个人计算机
